Четырехвалковые гидравлические вальцы HR-4 способные работать с толщиной листа от 2 мм до 44 мм и рабочей длиной от 1280 мм до 4100 мм. Верхний и нижний вал имеют привод на вращение, а боковые на подгибку листа. Данное оборудование относится к премиальному сегменту турецкого производства. Вальцы предназначены для гибки металлического листа и получения различного рода цилиндрических обечаек. Идеальный вариант надежной 4-х валковой машины и при этом максимально универсальной, подходит для работы как с небольшими и легкими листами, так и с тяжелыми. Станок осуществляет не только простую гибку на большие диаметры или в кольцо, но также подойдет для задач, где требуется создание конуса или детали с переменным радиусом. За счет 4-х валов процесс гибки готовой детали происходит значительно быстрее, чем на 3-х валковых.
В производстве станков Anerka используются комплектующие исключительно именитых европейских компаний. Цельная сварная рама выводится до идеальных параметров на 5-осевом обрабатывающем центре с ЧПУ для всех моделей.
Назначение:
- Работа с легкими и тяжелыми листами
- Простая и коническая гибка обечаек
- Гибка различных форм: цилиндрические, конические, овальные и др.
- Гибка различных диаметров
Особенности станка
- Высокопрочные высокоуглеродистые полированные валы с индукционной закалкой (твердость HRc 56 ± 4)
- Две скорости вращения для всех осей (вариант с NC контроллером)
- Регулируемая скорость вращения для всех осей (вариант с системой ЧПУ)
- Единый контроль скорости всех осей
- Гидравлический кронштейн для откидывания верхнего вала (система Drop-End)
- Верхний и нижние валы с гидравлическими двигателями и коробкой передач планетарного типа
- Возможность гибки конуса
- Возможно заказать дополнительные валы (например, с меньшим диаметром вала)
- Автоматическая компенсация периферийной скорости валов (оптимальное распределение крутящего момента)
- Регулируемое гидравлическое давление на нижний вал (гидравлическая система компенсации прогиба)
- Специальные сферические подшипники и бронзовые втулки в конструкции
- Концевые датчики безопасности вокруг станка (аварийная остановка при попадании сотрудника в зону работы оборудования)
- Электрическая и гидравлическая защита от перегрузок
- Станки выполнены по стандартам ЕС и ЕАС
На данном станке возможно заказать дополнительный гибочный вал! Это позволит вам сделать станок наиболее универсальным

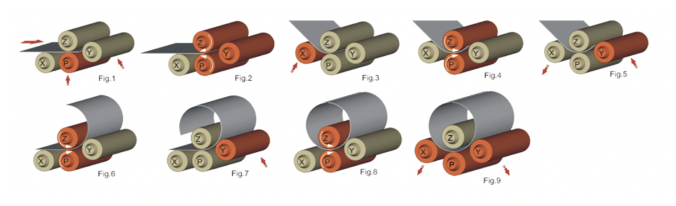

Схема работы валков
Габаритная схема
Типоразмеры станков и их технические характеристики
Вальцы HR-4 с рабочей длиной 1280 мм
| Модель | Длина, мм (L2) |
S = при мин. диам. с подгибкой min.ØQx1,5 |
S = при мин. диам. с подгибкой min.ØQx5 |
Диаметр верхнего вала (Q), мм | Диаметр боковых валов, мм | Мощность, кВт |
ДхШхВ, мм (L1xW1xH1) |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| HR-4 1280x140 | 1280 | 4 | 6 | 140 | 130 | 4 | 3100х970х1140 | 2430 |
| HR-4 1280x150 | 1280 | 5 | 8 | 150 | 130 | 5,5 | 3100х970х1140 | 2490 |
| HR-4 1280x170 | 1280 | 6 | 9 | 170 | 140 | 5,5 | 3100х970х1140 | 2660 |
|
Задать вопрос
|
Вальцы HR-4 с рабочей длиной 1550 мм
| Модель | Длина, мм (L2) |
S = при мин. диам. с подгибкой min.ØQx1,5 |
S = при мин. диам. с подгибкой min.ØQx5 |
Диаметр верхнего вала (Q), мм | Диаметр боковых валов, мм | Мощность, кВт |
ДхШхВ, мм (L1xW1xH1) |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| HR-4 1550x140 | 1550 | 3 | 5 | 140 | 130 | 4 | 3100х970х1140 | 2430 |
| HR-4 1550x150 | 1550 | 4 | 6 | 150 | 130 | 5,5 | 3100х970х1140 | 2490 |
| HR-4 1550x170 | 1550 | 5 | 8 | 170 | 140 | 5,5 | 3100х970х1140 | 2660 |
|
Для уточнения цены, сроков производства и доставки
отправьте запрос на оборудование. |
Задать вопрос
|
Вальцы HR-4 с рабочей длиной 2050 мм
| Модель | Длина, мм (L2) |
S = при мин. диам. с подгибкой min.ØQx1,5 |
S = при мин. диам. с подгибкой min.ØQx5 |
Диаметр верхнего вала (Q), мм | Диаметр боковых валов, мм | Мощность, кВт |
ДхШхВ, мм (L1xW1xH1) |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| HR-4 2050x140 | 2050 | 2 | 4 | 140 | 130 | 3 | 3600х970х1140 | 2600 |
| HR-4 2050x150 | 2050 | 3 | 5 | 150 | 130 | 4 | 3600х970х1140 | 2920 |
| HR-4 2050x170 | 2050 | 4 | 7 | 170 | 140 | 5,5 | 3600х970х1140 | 2920 |
| HR-4 2050x200 | 2050 | 6 | 10 | 200 | 190 | 7,5 | 3830х1160х1180 | 4340 |
| HR-4 2050x210 | 2050 | 8 | 12 | 210 | 180 | 11 | 3830х1160х1180 | 4250 |
| HR-4 2050x230 | 2050 | 10 | 15 | 230 | 190 | 11 | 3830х1160х1180 | 4570 |
| HR-4 2050x270 | 2050 | 13 | 18 | 270 | 220 | 15 | 4260х1660х1590 | 8000 |
| HR-4 2050x300 | 2050 | 16 | 22 | 300 | 220 | 18,5 | 4260х1660х1590 | 8500 |
| HR-4 2050x330 | 2050 | 20 | 28 | 330 | 240 | 22 | 4260х1660х1590 | 9200 |
| HR-4 2050x360 | 2050 | 25 | 33 | 360 | 270 | 30 | 4510х2060х2050 | 13950 |
| HR-4 2050x400 | 2050 | 30 | 38 | 400 | 290 | 37 | 4510х2060х2050 | 15300 |
| HR-4 2050x430 | 2050 | 35 | 44 | 430 | 320 | 45 | 4510х2060х2050 | 16380 |
|
Для уточнения цены, сроков производства и доставки
отправьте запрос на оборудование. |
Задать вопрос
|
Вальцы HR-4 с рабочей длиной 2550 мм
| Модель | Длина, мм (L2) |
S = при мин. диам. с подгибкой min.ØQx1,5 |
S = при мин. диам. с подгибкой min.ØQx5 |
Диаметр верхнего вала (Q), мм | Диаметр боковых валов, мм | Мощность, кВт |
ДхШхВ, мм (L1xW1xH1) |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| HR-4 2550x200 | 2550 | 4 | 7 | 200 | 190 | 7,5 | 4330х1160х1180 | 4970 |
| HR-4 2550x210 | 2550 | 6 | 10 | 210 | 180 | 11 | 4330х1160х1180 | 4850 |
| HR-4 2550x230 | 2550 | 8 | 12 | 230 | 190 | 11 | 4330х1160х1180 | 5250 |
| HR-4 2550x270 | 2550 | 10 | 15 | 270 | 220 | 15 | 4760х1660х1590 | 8840 |
| HR-4 2550x300 | 2550 | 13 | 18 | 300 | 220 | 18,5 | 4760х1660х1590 | 9600 |
| HR-4 2550x330 | 2550 | 16 | 22 | 330 | 240 | 22 | 4760х1660х1590 | 10500 |
| HR-4 2550x360 | 2550 | 20 | 28 | 360 | 270 | 22 | 5010х2060х2050 | 15150 |
| HR-4 2550x400 | 2550 | 25 | 33 | 400 | 290 | 30 | 5010х2060х2050 | 16420 |
| HR-4 2550x430 | 2550 | 30 | 38 | 430 | 320 | 37 | 5010х2060х2050 | 17750 |
|
Для уточнения цены, сроков производства и доставки
отправьте запрос на оборудование. |
Задать вопрос
|
Вальцы HR-4 с рабочей длиной 3100 мм
| Модель | Длина, мм (L2) |
S = при мин. диам. с подгибкой min.ØQx1,5 |
S = при мин. диам. с подгибкой min.ØQx5 |
Диаметр верхнего вала (Q), мм | Диаметр боковых валов, мм | Мощность, кВт |
ДхШхВ, мм (L1xW1xH1) |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| HR-4 3100x210 | 3100 | 4 | 7 | 210 | 180 | 7,5 | 4880х1160х1180 | 5200 |
| HR-4 3100x230 | 3100 | 6 | 10 | 230 | 190 | 11 | 4880х1160х1180 | 5800 |
| HR-4 3100x270 | 3100 | 8 | 12 | 270 | 220 | 11 | 5310х1660х1590 | 9700 |
| HR-4 3100x300 | 3100 | 10 | 15 | 300 | 220 | 15 | 5310х1660х1590 | 10600 |
| HR-4 3100x330 | 3100 | 13 | 18 | 330 | 240 | 18,5 | 5310х1660х1590 | 11600 |
| HR-4 3100x360 | 3100 | 16 | 22 | 360 | 270 | 22 | 5560х2060х2050 | 16650 |
| HR-4 3100x400 | 3100 | 20 | 28 | 400 | 290 | 30 | 5560х2060х2050 | 18300 |
| HR-4 3100x430 | 3100 | 25 | 33 | 430 | 320 | 37 | 5560х2060х2050 | 20500 |
|
Для уточнения цены, сроков производства и доставки
отправьте запрос на оборудование. |
Задать вопрос
|
Вальцы MRD с рабочей длиной 3050 мм
| Модель | Длина, мм (L2) |
S = при мин. диам. с подгибкой min.ØQx1,5 |
S = при мин. диам. с подгибкой min.ØQx5 |
Диаметр верхнего вала (Q), мм | Диаметр боковых валов, мм | Мощность, кВт |
ДхШхВ, мм (L1xW1xH1) |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| HR-4 4100x245 | 4100 | 3 | 5,5 | 245 | 190 | 11 | 5700х1170х1312 | 8300 |
| HR-4 4100x270 | 4100 | 4 | 7 | 270 | 220 | 11 | 6310х1660х1590 | 11400 |
| HR-4 4100x300 | 4100 | 6 | 10 | 300 | 220 | 15 | 6310х1660х1590 | 12700 |
| HR-4 4100x330 | 4100 | 8 | 12 | 330 | 240 | 15 | 6310х1660х1590 | 14100 |
| HR-4 4100x360 | 4100 | 10 | 15 | 360 | 270 | 18,5 | 6560х2060х2050 | 19350 |
| HR-4 4100x400 | 4100 | 13 | 18 | 400 | 290 | 22 | 6560х2060х2050 | 21300 |
| HR-4 4100x430 | 4100 | 16 | 22 | 430 | 320 | 30 | 6560х2060х2050 | 23810 |
|
Для уточнения цены, сроков производства и доставки
отправьте запрос на оборудование. |
Задать вопрос
|
Стандартный комплект поставки
- Высокопрочные валы с индукционной закалкой
- Мобильная стойка управления с PLC контроллером
- Гидравлический кронштейн (система Drop-End)
- Гидравлическая система регулировки нижнего вала - необходимо для компенсации прогиба
- Приспособление для конической гибки
- Концевые датчики безопасности вокруг станка
- Руководство пользователя на русском языке
Дополнительные опции
- Динамическая система компенсации прогиба
- NC контроллер от Esa (Италия) – упрощенная система ЧПУ
- Система ЧПУ от Esa (Италия) с графическим интерфейсом и большим экраном
- Специальные валы из высокопрочной легированной стали AISI 4140
- Специальные конические валы
- Гибочный сменный вал меньшего диаметра
- Привод вращения на все 4 вала
- Кондиционер для гидравлической системы
- Нагреватель для масляной системы (в условиях низкой температуры окружающей среды)
- Одинарная или сдвоеная система боковой поддержки (обе стороны)
- Вертикальная гидравлическая верхняя опорная система на 4, 6, 8 тонн (длина 3-4-5-6 м)
- Специальный блок выравнивания листа
- Специальный вал (гибка нестандартных конусов)
- Центральная система автоматической смазки
- Стол подачи листа (не приводной или моторизованный)
