Ленточнопильные станки

Ленточнопильные станки по металлу нашли широкое применение на различных производствах от самого малого, организованного в гараже, до промышленного с потребностью массового производства заготовок круглые сутки.

Преимущества ленточнопильных станков

• Высокая производительность: самая высокая производительность достигается при пилении на ленточнопильном автомате заготовок, сложенных в пакет
• Низкие затраты энергии: режущий инструмент – ленточное полотно, имеет очень маленькую ширину, за счет этого процесс резки значительно облегчается и, соответственно, менее энергозатратный
• Качественная поверхность обработки: после пиления ленточной пилой не требуется дополнительной обработки торца заготовки, т.е. получается готовая деталь
• Возможность пиления под углом до 75°: определенные конструкции лентопилов позволяют не перемещая заготовку выполнять пиление на заданный угол в обе стороны
• Высокая точность: складывается из 2-х составляющих – вертикальности реза и подачи заготовки
• Минимальное количество отходов: при использовании ленточнопильных станков достигается максимальный КИМ (коэффициент использования материала) за счет узкого пропила (при пилении заготовки диаметром 1000 мм ширина реза составляет около 2 мм), также этому способствует то, что дальнейшей обработки торца не требуется

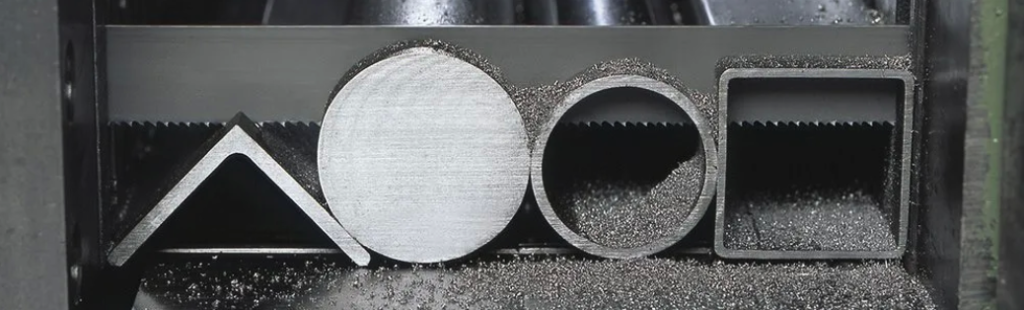

• Универсальность: ленточнопильные станки могут использоваться для отрезки заготовок разных размеров, формы сечения (круг, профиль, швеллер, тавр, уголок и т.д.) из различного металла (конструкционная, нержавеющая, инструментальная стали, чугун, цветные металлы); для разных форм и размеров заготовок необходимо правильно выполнить подбор шага зубьев ленточного полотна
• Широкий выбор конструкций и модификаций: сначала подбирается наиболее подходящая конструкция станка, а затем благодаря большому количеству дополнительных опций и вспомогательных устройств имеется возможность сделать данный станок наиболее подходящим для конкретной задачи
• Возможность пакетной резки: для достижения максимальной производительности при изготовлении одинаковых деталей прибегают к одновременной резке нескольких заготовок уложенных друг на друга, т.е. в пакет

Принцип работы любого ленточнопильного станка один и тот же: замкнутое бесконечное ленточное полотно, натянутое на два колеса (шкива), подводится к заготовке, так чтобы заготовка располагалась между шкивами – таким образом осуществляется пиление. Но с течением времени ленточнопильные станки адаптировались под разные задачи, которые ставило перед ними производство. Как следствие появились целые классы лентопильного оборудования. Далее рассмотрим классификацию ленточнопильных станков.

По степени автоматизации

• Ручные - это самые простые станки, предназначенные для работы на небольших производствах, либо для частного пользования в гараже или на даче. Все операции на данных станка выполняются в ручную от подачи и зажима заготовки до поднятия пильной рамы и уборки скопившейся стружки.
• Полуавтоматические - данная группа станков характеризуется значительно большей производительностью по сравнению с ручными. Полуавтоматический режим подразумевает то, что основные операции процесса пиления выполняются по команде оператора автоматически: зажим заготовки в тиски, включение вращения полотна, опускание пильной рамы (отрезку заготовки), остановку полотна, поднятие пильной рамы в исходное положение, разжим заготовки. Ручная составляющая заключается в том, что оператор подает заготовку на нужную длину.
• Автоматические обладают самой высокой производительностью. После загрузки заготовки любой длины, оператор запускает заранее подготовленную программу и согласно ей вся заготовка разрезается на нужное количество деталей определенной длины. Различают автоматические консольные и автоматические двухколонные .

По конструкции

• Консольные (маятниковые) ленточные пилы – у данных станков пильная рама крепится к станине через шарнир, т.е. в виде консоли. Такие станки применяются для резки мелких и средних заготовок.
• Одноколонные и двухколонные ленточнопильные станки – такая конструкция характеризуется большой жесткостью, т.к. имеет замкнутый контур (колонна-полотно-колонна-станина). На данных станках режут заготовки больших размеров до 1500 мм, либо пакет заготовок.
• Вертикальные ленточнопильные станки – для разрезки листового металла. Применяются как привило при производстве штампов и пресс-форм.

По методу резки под углом

• С поворотом тисков – в данном случае, для того чтобы выполнить резку под определенном углом, нужно повернуть губки тисков, т.е. повернуть саму заготовку, при этом пильная рама остается на месте. Станки с такой конструкцией дешевле, но поворачивать заготовку не всегда удобно, особенно если она длинная. Такая конструкция подходит, если резка под углом не требуется или требуется очень редко.
• С поворотом пильной рамы – здесь заготовка остается на месте, а поворачивается само полотно вместе с пильной рамой. Этот метод подходит при частой резки под углом, например, при производстве металлоконструкций.

Пиление заготовок на ленточнопильном станке – наиболее эффективный и распространенный способ в заготовительном производстве. И благодаря разнообразию предлагаемого оборудования, для любой поставленной задачи можно подобрать станок, который наилучшим образом подойдет в данных условиях.
