Размер пиления: 1200х1300 мм
Без возможности поворота

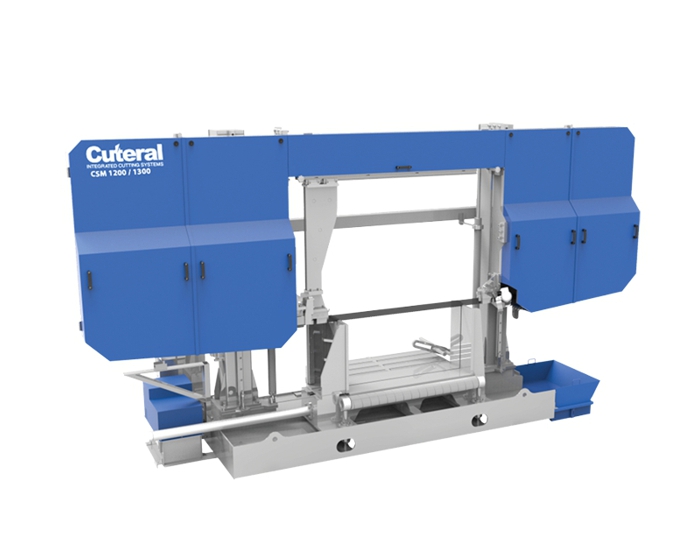

Полуавтоматический ленточнопильный станок Cuteral CSM 1200/1300 предназначен для пиления больших заготовок различной формы и из разных материалов. Конструкция станка – двухколонная, это обеспечивает дополнительную жесткость, что позволяет повысить качество реза. Также на этом станке удобно осуществлять резку пакетом.
Режим работы
На станке доступны 2 режима работы: ручной и полуавтоматический. Полуавтоматический режим подразумевает, что оператор только перемещает заготовку и подает команду на отрезку, а станок самостоятельно зажимает заготовку – включает привод ленточного полотна – отрезает заготовку – отключает привод полотна по завершении отрезки – поднимает пильную раму – разжимает тисы, затем все повторяется снова. При необходимости на станке можно работать в ручном режиме, т.е. каждое движение выполняется по отдельной команде оператора.

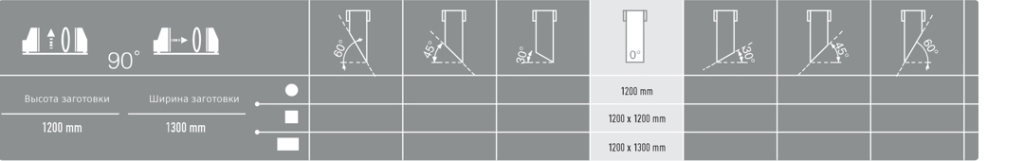

Размеры разрезаемого изделия
Особенности станка
- Конструкцией предусмотрен наклон ленточного полотна, это сделано для уменьшения колебаний нагрузок при резке полых деталей с горизонтальными полками: профильная труба, двутавр, швеллер и т.п.

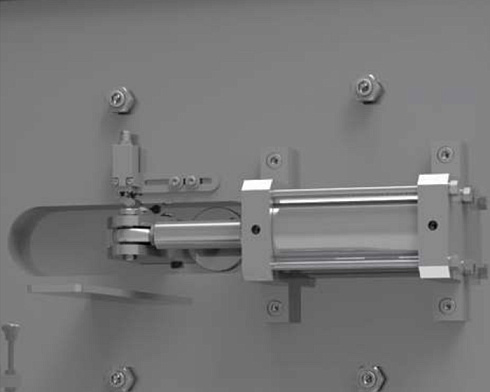

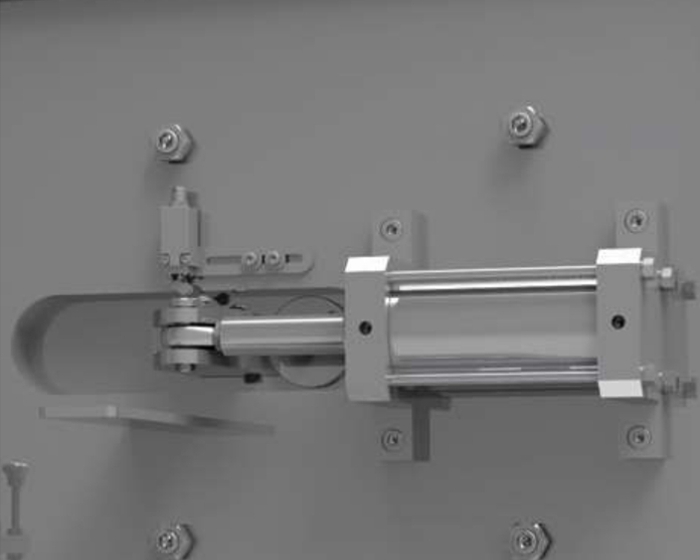

- Натяжение полотна происходит в автоматическом режиме с помощью гидравлики

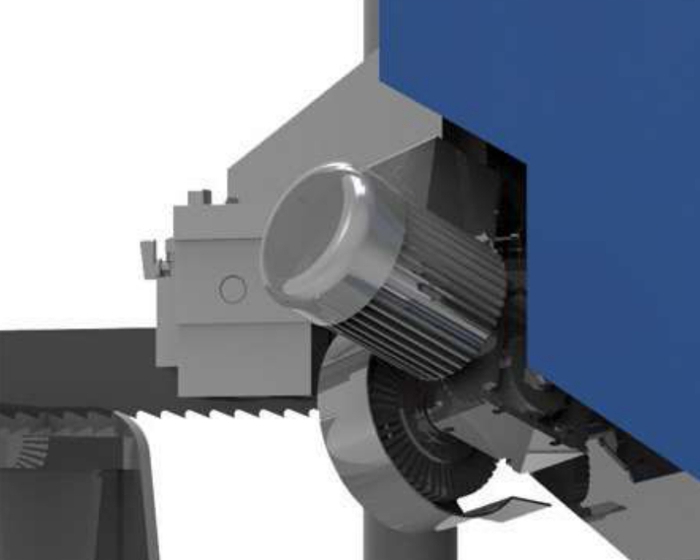

- Вращение от двигателя на леточное полотно передается через надежный червячный редуктор
- Подъем и опускание пильной рамы, зажатие и разжатие заготовки тисами производится за счет гидравлической системы
- Скорость хода полотна регулируется бесступенчато от 15 до 100 м/мин
- Панель управления расположена на отдельно стоящей тумбе
- С целью облегчения замены ленточного полотна защитный кожух разделен на составные части
- Датчики обрыва полотна и контроля защитных кожухов обеспечивают сохранность оборудования и безопасность оператора
- В станину, на которую опирается заготовка, встроены ролики, это облегчает перемещение заготовки, а также исключает износ опорной поверхности станка

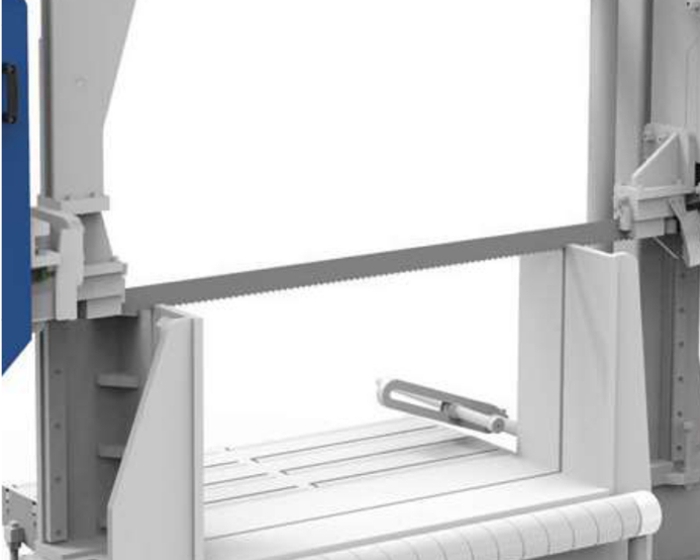

- Конструкция тисов устроена таким образом, что при пилении заготовка зафиксирована «на входе» и «на выходе»

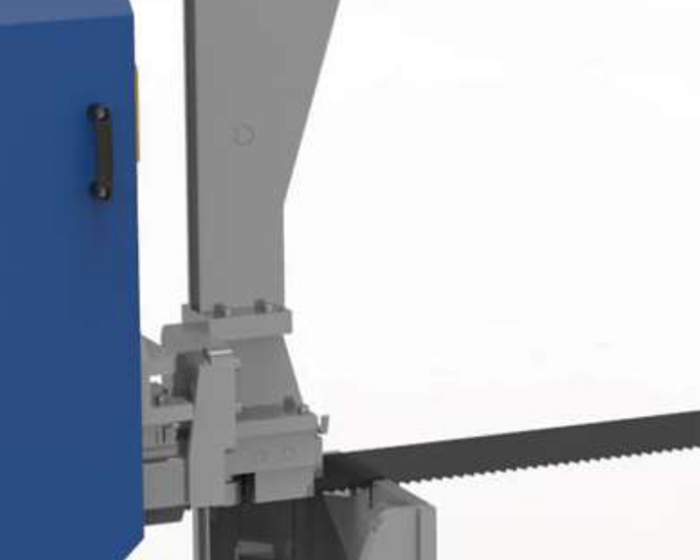

- Направляющие, состоящие из твердосплавных пластин и подшипников, выправляют ленточное полотно в зоне резания, благодаря чему торец заготовки получается идеально ровным
- При работе в зону резания подается СОЖ, что значительно увеличивает срок службы инструмента – ленточного полотна
- Перед тем как полотно скроется под кожух, оно очищается от стружки металлической щеткой с отдельным небольшим двигателем
- Светодиодная подсветка, встроенная в пильную раму, направлена в зону резания
- В стандартную комплектацию станка входит подающий рольганг 3 м
Cтандартная комплектация
- Станок с инструкцией на русском языке
- Ленточное полотно
- Подающий рольганг 3 м
Дополнительные опции
- Гидравлическая система для пакетной резки
- Ленточные пилы для различных материалов
- Дополнительный рольганг
- СОЖ
- Лазерная указка
Информация о бренде | |
Страна производства станка | Турция |
Общие характеристики | |
Тип станка | Полуавтоматический |
Скорость движения пильной ленты, м/мин | 15-49 |
Размер ленточной пилы, мм | 67х1,6х12450 |
Высота станка при поднятой раме, мм | 3725 |
Резка под углом | Нет |
Тип прижима заготовки | Гидравлический |
Тип натяжения полотна | Гидравлический |
Максимальная ширина заготовки, мм | 1300 |
Максимальная высота заготовки, мм | 1200 |
Мощность привода полотна, кВт | 7,5 |
Суммарная мощность, кВт | 10,71 |
Мощность гидростанции, кВт | 3 |
Мощность привода конвейера для стружки, кВт | 0,09 |
Подключение станка | |
Мощность системы СОЖ, кВт | 0,12 |
Подключение к сети, В | 380 |
Габариты, вес | |
Габариты (ДхШхВ), мм | 5625х1690х3000 |
Вес, кг | 7000 |
