Угол поворота пилы: от 0° до +45°
Скорость движения пильной ленты, м/мин: 27, 45, 69
Размер ленточной пилы, мм: 27 × 0.9 × 3625
Мощность двигателя, кВт: 3.0 (3-х фазный)
Фото

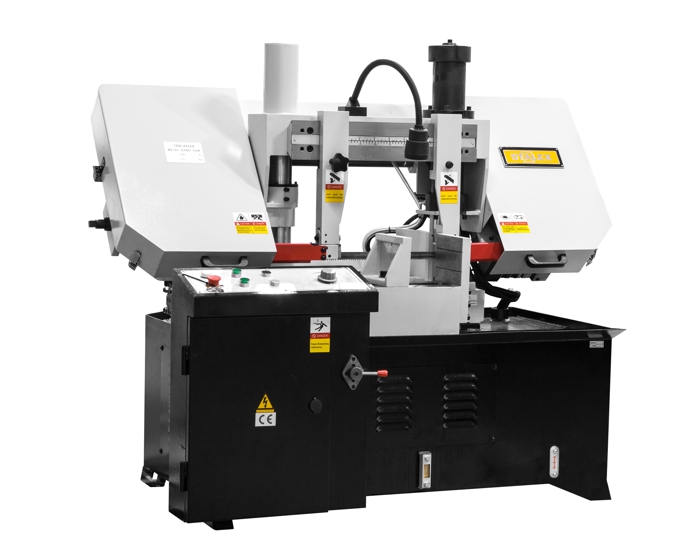

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Особенности станка

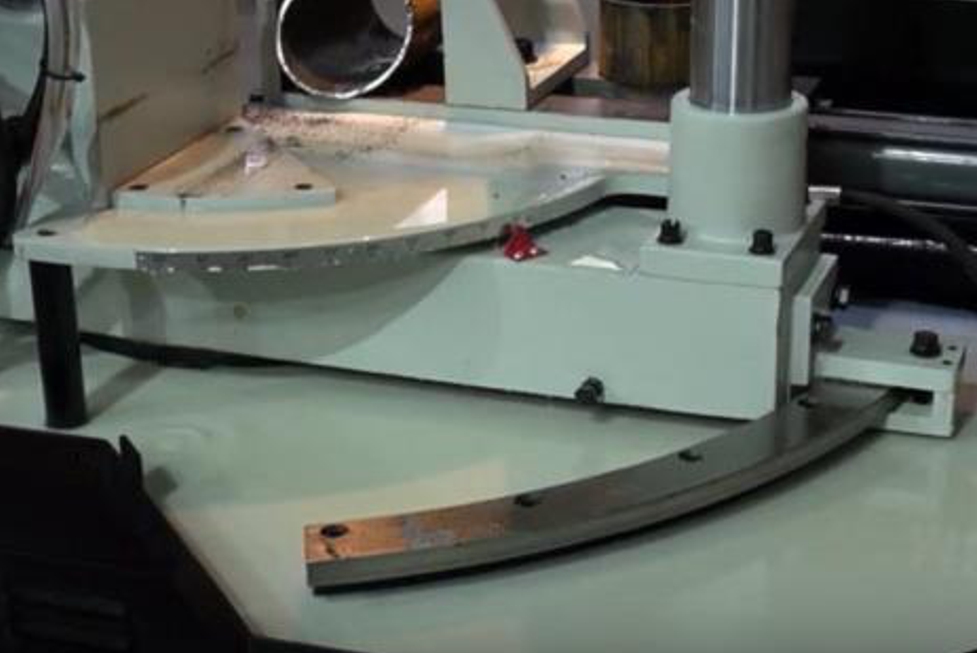

- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем

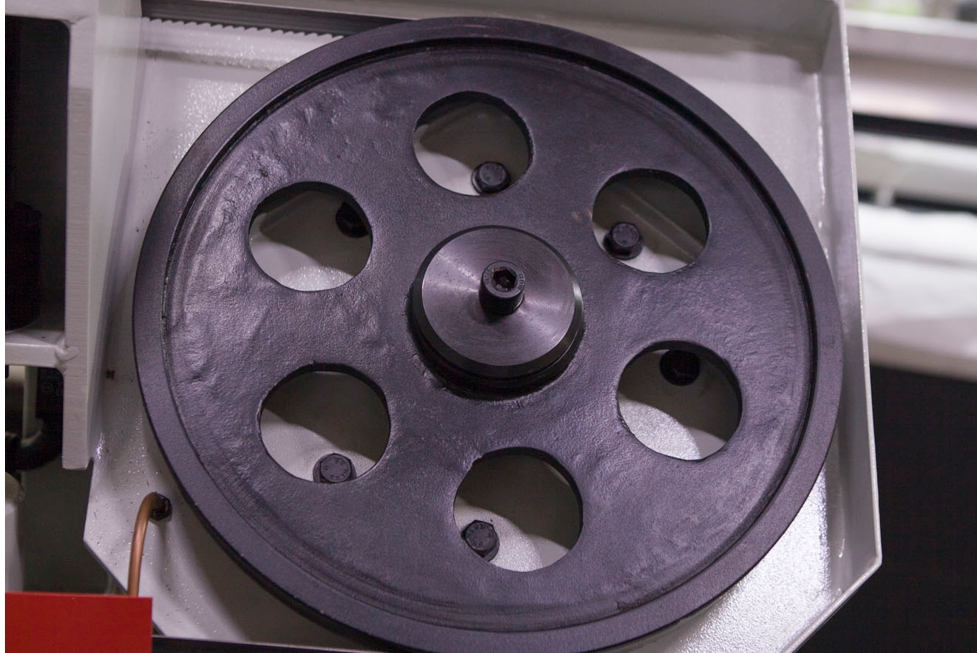

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Автоматическое отключение при завершении резки
Размеры заготовок
Модель | TBK-4228A |
---|---|
Возможность поворота | от 0° до +45° |
при 90° | 280 мм |
при 90° | 320 × 280 |
при 30° | 260 мм |
при 30° | 260 × 280 |
при 45° | 170 мм |
при 45° | 170 × 280 |
Стандартная комплектация

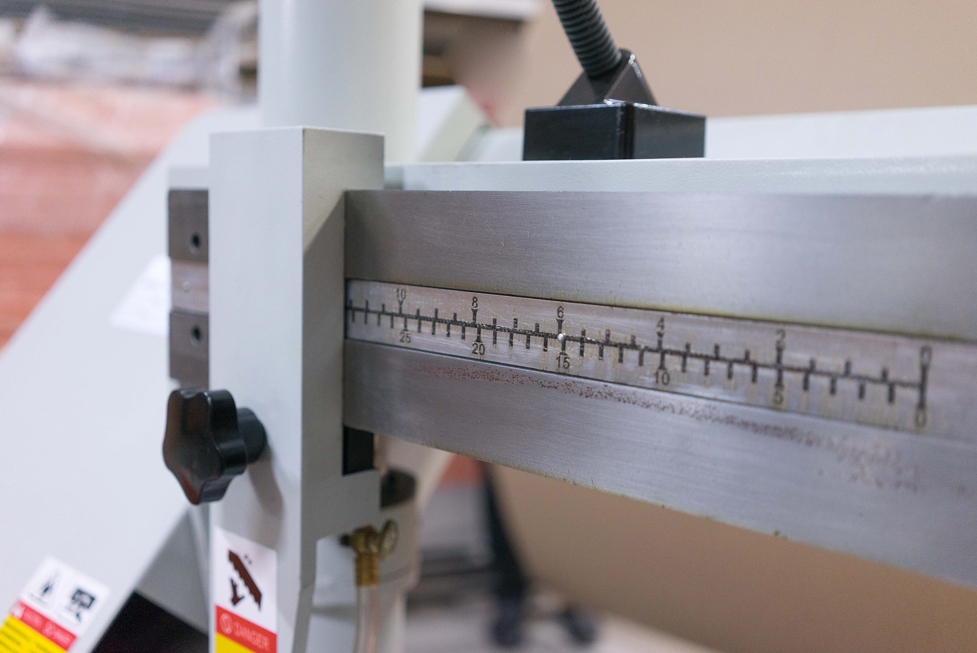

- Регулируемый упор, ленточное полотно
- Система СОЖ
- Инструкция
Дополнительные опции
- Концентрат СОЖ, 10 литров
- Полотна для TBK-4228A, шаг зуба по запросу
Информация о бренде | |
Страна производства станка | Китай |
Общие характеристики | |
Скорость движения пильной ленты, м/мин | 27, 45, 69 |
Размер ленточной пилы, мм | 27 × 0.9 × 3625 |
Угол поворота пилы | от 0° до +45° |
Привод | Клиноременной |
Подключение станка | |
Мощность двигателя, кВт | 3.0 (3-х фазный) |
Габариты, вес | |
Габариты (ДхШхВ), мм | 2200x1400x1600 |
Вес, кг | 600 |
