Угол поворота пилы: от 0° до +45°
Скорость движения пильной ленты, м/мин: 24, 41, 61, 82
Размер ленточной пилы, мм: 20 × 0.9 × 2360
Мощность двигателя, кВт: 1.1 (1-фазный)
Фото

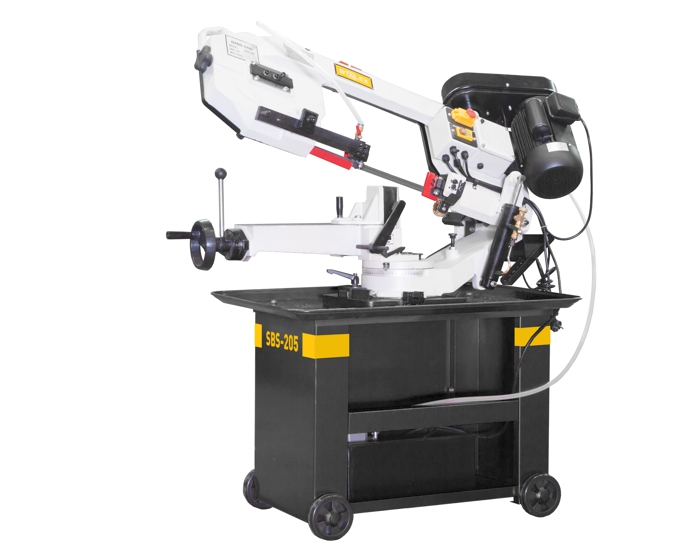

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-205 позволяет делать распилы заготовок диаметром до 205мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +45°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

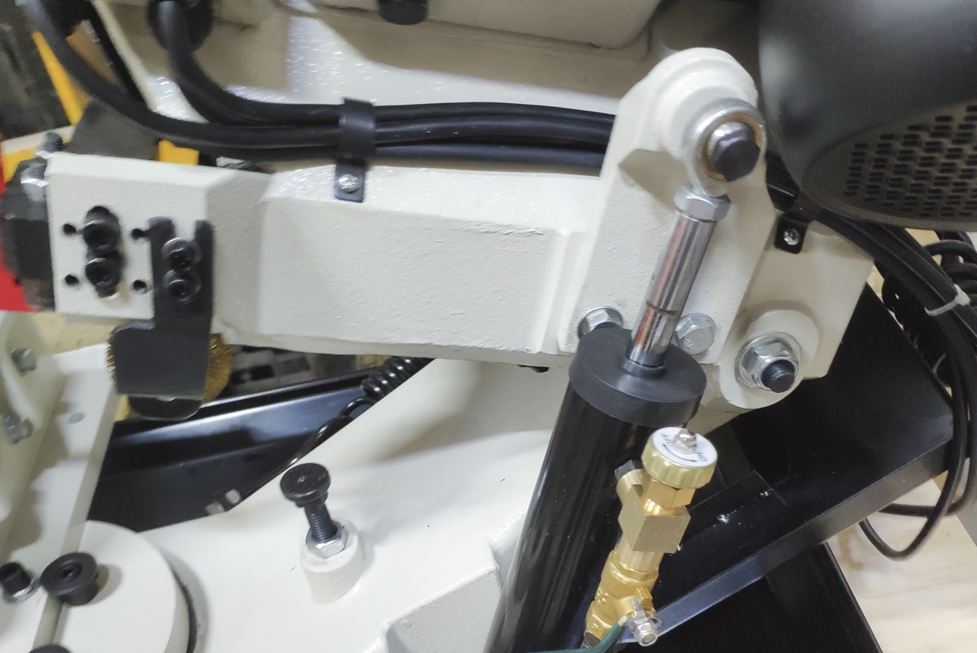

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

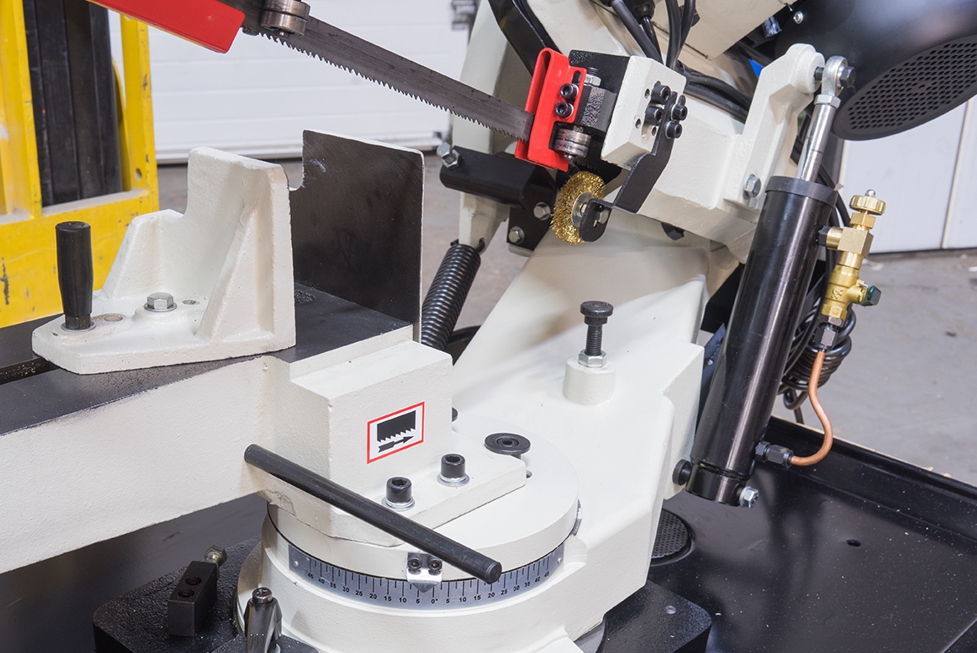

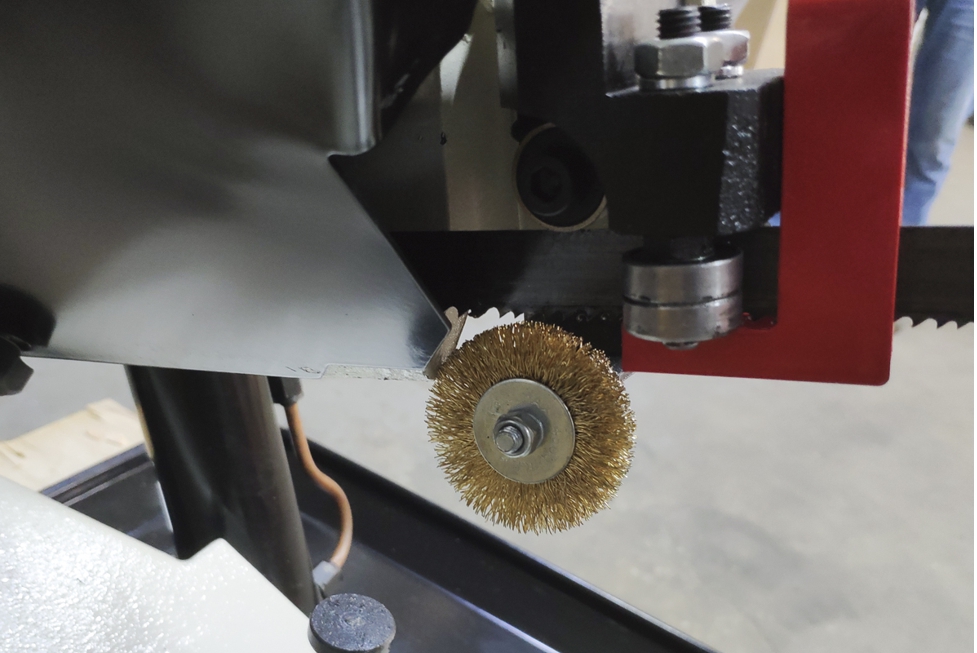

Используя данную модель, имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности. На станке размещена щётка для удаления стружки, приводимое в движение попутным движением полотна.
Модель предназначена для использования на малых и средних предприятиях по производству металлических конструкций.
Особенности станка
- Движение ленты осуществляется через клиноременной привод в 4-х режимах (24; 41; 61 или 82 м/мин)
- Высокая производительность
- Высокое качество, точность распилки и узкая ширина пропила

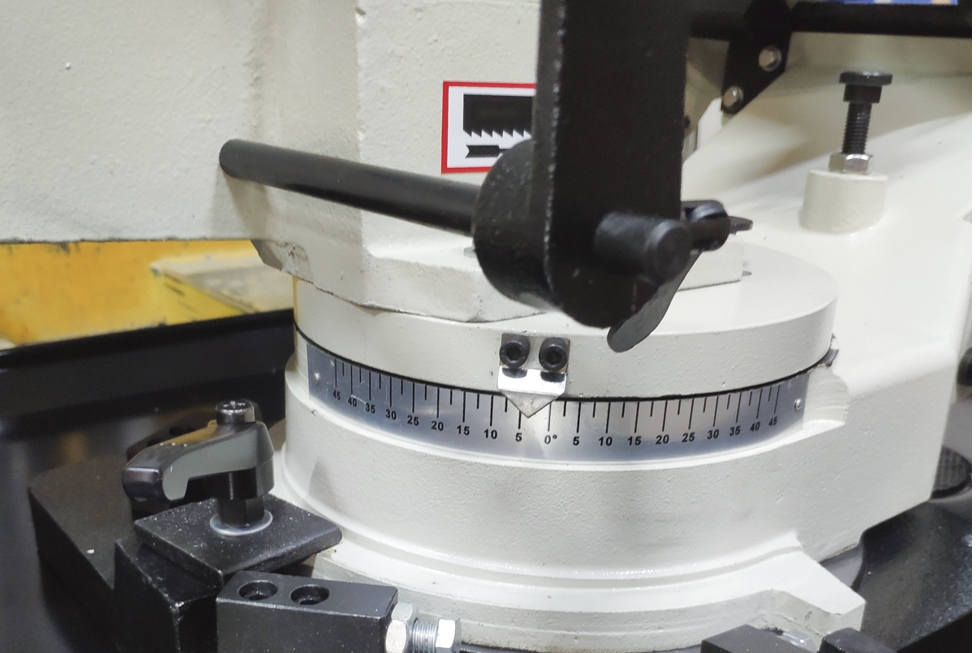

- Регулировка угла поворота рамы вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Высокая стойкость инструмента
- Малая энергоёмкость
- Легкость и простота в обслуживания
Размеры заготовок
Модель | SBS-205 |
---|---|
Возможность поворота | от 0° до +45° |
при 90° | 205 мм |
при 90° | 215 × 205 |
при 45° | 143 мм |
при 45° | 143 × 115 |
Стандартная комплектация
- Поворотный стол с возможность поворота 0°…+45°
- Подвижные направляющие
- Перепускной клапан, плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Механическое натяжение ленты
- Мерный упор 150 мм

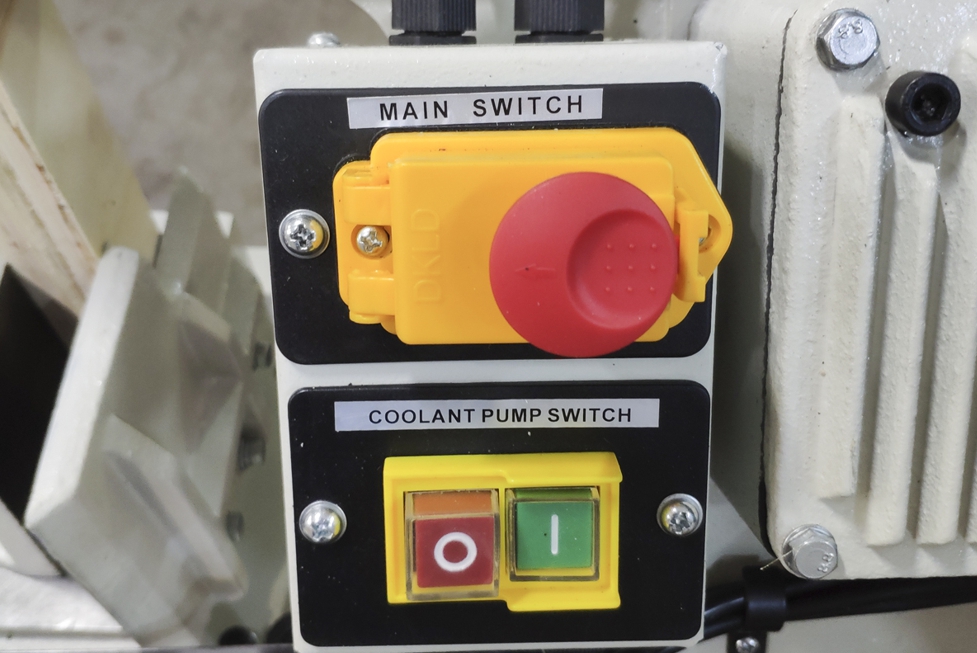

- Помпа для подачи СОЖ c краном для регулировки напора СОЖ
- Пила ленточная квалитет М42
Дополнительные опции
- Концентрат СОЖ, 10 литров
- Рольганг STALEX 1500, 2000, 3000 мм
- Полотна для SBS-205, шаг зуба по запросу
Информация о бренде | |
Страна производства станка | Китай |
Общие характеристики | |
Скорость движения пильной ленты, м/мин | 24, 41, 61, 82 |
Размер ленточной пилы, мм | 20 × 0.9 × 2360 |
Угол поворота пилы | от 0° до +45° |
Привод | Клиноременной |
Подключение станка | |
Мощность двигателя, кВт | 1.1 (1-фазный) |
Габариты, вес | |
Габариты (ДхШхВ), мм | 1230 × 650 × 820 |
Вес, кг | 227 |
