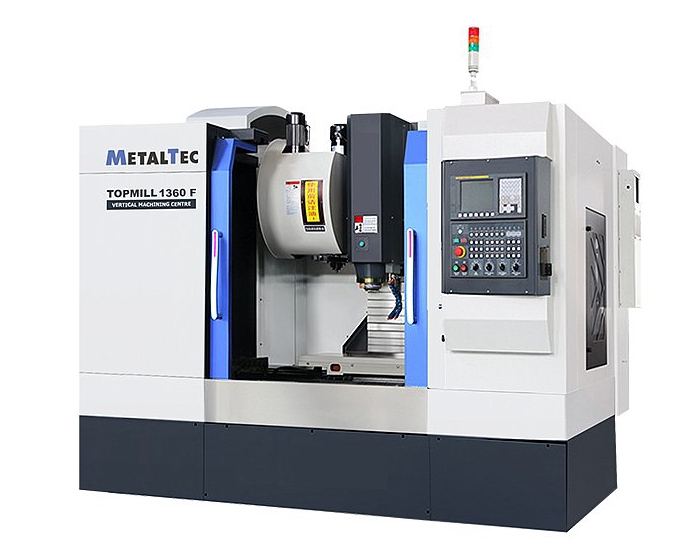

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1360F

Описание

Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Особенности станка

• Цельнолитая массивная станина. Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
• Промышленный электрошпиндель VOLIS. Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
• Магазин автоматической смены инструмента на 24 единиц. Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
• Система управления FANUC 0i MF PLUS
• Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
• Цифровые серводвигатели и драйверы FANUC.Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
• Линейные направляющие HIWIN
• Шарико-винтовые передачи HIWIN
• Автоматическая система смазки
• Телескопические защитные кожухи
• Транспортер для удаления стружки ленточного типа
• 4 ось (Поворотный стол Ø250 с задней бабкой, комплектация 3+1)

Стандартная комплектация

• Шпиндель BT40 POSA VOLIS (Тайвань)
• Магазин автосмены инструмента BT40 - 24T OKADA (Тайвань)
• ШВП по оси Х, P4, HIWIN (Тайвань)
• ШВП по оси Y, P4, HIWIN (Тайвань)
• ШВП по оси Z, P4, HIWIN (Тайвань)
• Подшипник винтовой, NSK / FAG (Япония)
• Насос-кулант, Китай
• Автоматическая система смазки, Китай
• Пневмосистема AirTac (Тайвань)
• Линейные направляющие квадратного сечения по оси Х, 45 мм, HIWIN (Тайвань)
• Линейные направляющие квадратного сечения по оси Y, 45 мм, HIWIN (Тайвань)
• Линейные направляющие квадратного сечения по оси Z, 45 мм, HIWIN (Тайвань)
• Поворотный стол (4 ось) с задней бабкой, 250 мм,TJR (Тайвань)
