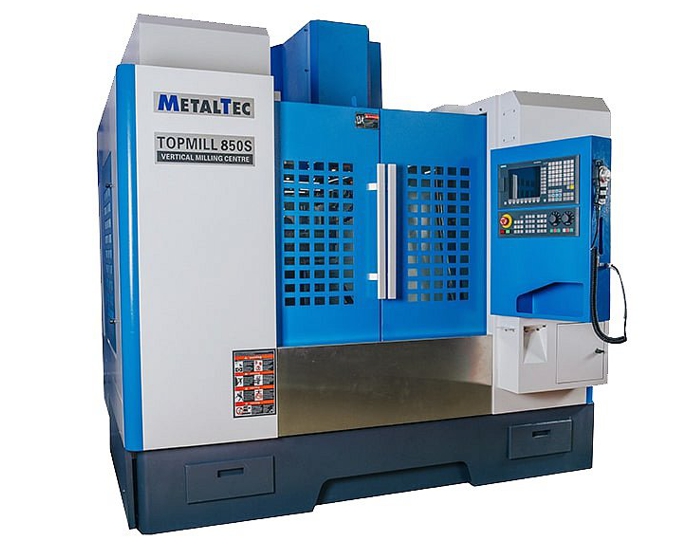

Вертикальный фрезерный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S

Описание

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Особенности станка

• Цельнолитая массивная станина. Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
• Промышленный электрошпиндель VOLIS. Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
• Магазин автоматической смены инструмента на 16 единиц. Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
• Система управления SIEMENS 808D ADVANCED
• Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y)
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм
• Цифровые серводвигатели и драйверы SIEMENS.Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
• Линейные направляющие HIWIN
• Шарико-винтовые передачи HIWIN
• Система подачи СОЖ в зону резания
• Автоматическая система смазки
• Телескопические защитные кожухи

Стандартная комплектация

• Шпиндель BT40 POSA VOLIS (Тайвань)
• Магазин автосмены инструмента BT40 - 24T OKADA (Тайвань)
• ШВП по оси Х, 4012 / P4, HIWIN (Тайвань)
• ШВП по оси Y, 4012 / P4, HIWIN (Тайвань)
• ШВП по оси Z, 4012 / P4, HIWIN (Тайвань)
• Подшипник винтовой
• Насос-кулант, Китай
• Автоматическая система смазки, Китай
• Пневмосистема AirTac (Тайвань)
• Линейные направляющие квадратного сечения по оси Х, 45 мм, HIWIN (Тайвань)
• Линейные направляющие квадратного сечения по оси Y, 45 мм, HIWIN (Тайвань)
• Линейные направляющие квадратного сечения по оси Z, 45 мм, HIWIN (Тайвань)
