Мощность привода: 11/15
Размер стола: 1550х700
Скорость вращения шпинделя: 10000 об/мин
Подробнее
Цена по запросу
Описание
Область применения

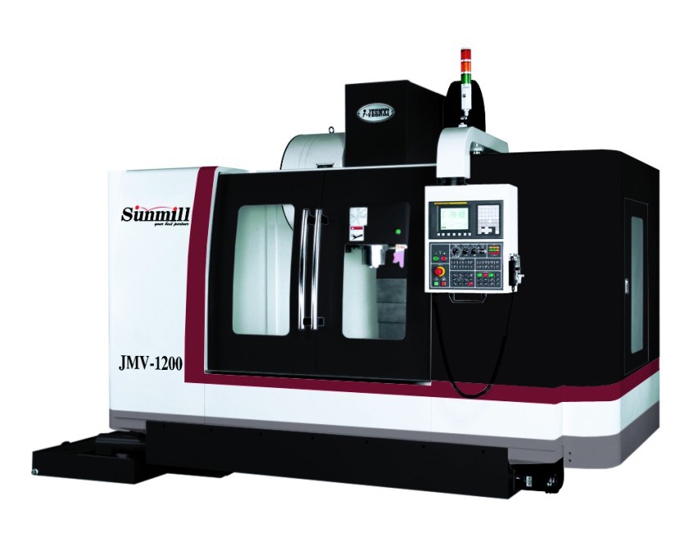

Вертикальные фрезерные обрабатывающие центры SUNMILL серии JMV – это профессиональное оборудование для скоростной и точной фрезерной обработки, в конструкции которого используются надежные и качественные комплектующие, а также коробчатые направляющие. Они обеспечивают максимальную эффективность выполнения различных видов тяжелой обработки, обладая большей нагрузочной способностью и жесткостью, чем линейные направляющие.
Преимущества
- Модели оснащены системами ЧПУ Fanuc 0i-MF для высокой производительности при минимальных затратах усилий со стороны оператора;
- Конструктивные особенности прочных направляющих способствуют быстрой обработке деталей;
- Автоматическая система смазки облегчает обслуживание станков и препятствует их преждевременному выходу из строя;
- Специальный теплообменник обеспечивает стабильный температурный режим для работы внутренних узлов.
Особенности конструкции
- Станки серии JMV отличаются жесткой конструкцией благодаря станине, выполненной из специального высококачественного чугуна. Это делает их работу стабильной, а также способствует высокому качеству изделий и максимальной точности заданных размеров;
- Во всех моделях используются направляющие повышенной жесткости. Это обеспечивает высокую надежностью и точность перемещений;
- Встроенная масляная система охлаждения шпинделя предотвращает его температурные деформации при больших оборотах. Это увеличивает точность обработки и длительность срока эксплуатации шпинделя;
- Дисковый масляный скимер, установленный на баках с СОЖ, предназначен для снятия масляной пленки с поверхности СОЖ. Такая пленка на не позволяет СОЖ «дышать», что в свою очередь значительно сокращает срок ее службы. Тем самым маслоотделитель увеличивает срок службы СОЖ и позволяет значительно сэкономить на ее покупке;
- Шнековый конвейер удаления стружки, входящий в стандартную комплектацию, позволяет эффективно удалять ее из рабочей зоны станка;
- На фрезерные центры серии JMV возможна установка 4-ой оси, дающей возможность 4-осевой обработки. Также модели могут быть укомплектованы наклонно-поворотными столами. Они добавляют к стандартным 3 осям еще 2;
- Установка контактного датчика Renishaw TS27R на стол станка позволяет установить длину и диаметр вращающегося инструмента, а также определить, не сломан ли он;
- Поставляемая опционально система Renishaw NC4 выполняет скоростную бесконтактную наладку инструмента и определение его поломки на разнообразных обрабатывающих центрах;
- Модели данной серии оснащены системами ЧПУ Fanuc 0i-MD с цветным графическим дисплеем. По желанию заказчика она может быть заменена на ЧПУ Siemens, Heidenhain, Mitsubishi.
Компоненты станка
- ЧПУ Fanuc (Япония),
- Siemens (Германия),
- Heidenhain (Германия),
- Mitsubishi (Япония).
Стандартная комплектация
- Система ЧПУ Fanuc 0i-MF plus 10.4" LCD + USB port;
- Ременной привод шпинделя, BT40, 10 000 об/мин – для моделей JMV-1100/1200A/1400;
- Коробка передач, BT50, 6 000 об/мин – для моделей JMV-1600/1800;
- Направляющие скольжения (box ways) по трем осям;
- Автоматическая система смазки;
- Полное ограждение зоны резания (кабинетная защита);
- Станочное освещение;
- Набор инструментов для обслуживания станка;
- Телескопическая защита направляющих по осям X / Y / Z;
- Дисковый масляный скимер (маслоотделитель);
- Ручной пневмопистолет (подача сжатого воздуха);
- Ручной пистолет подачи СОЖ;
- Комплект регулируемых опор;
- Система подачи СОЖ, включая вокруг шпинделя и с задней стенки;
- Масляное охлаждение шпинделя;
- Сигнальная трехцветная лампа;
- MPG-маховик, выносной пульт;
- Трансформатор 50 Гц, 380 В;
- Возможность жесткого нарезания резьбы;
- ШВП с предварительным натягом по всем осям;
- Инструментальный магазин барабанного типа на 24 позиции;
- Комплект документации на русском языке.
Дополнительные опции
- Увеличение мощности и скорости шпинделя;
- Подача СОЖ через шпиндель 30/70 бар;
- Ленточный конвейер удаления стружки;
- Датчик для наладки инструмента Renishaw TS27R;
- Датчик с индикатором момента касания Renishaw OMP60;
- Кондиционер электрошкафа;
- Уловитель масляного тумана;
- Поворотный стол (4 ось);
- Fanuc Data server и Manual guide.
Характеристики
Информация о бренде | |
Страна производства | Тайвань |
Общие характеристики | |
Размер рабочего стола, мм | 1550х700 |
Ход по осям X/Y/Z | 1400х720х610 |
Конус шпинделя | ВТ-40 |
Габариты, вес | |
Габариты (ДхШхВ), мм | 3650х2240х2600 |
Вес, кг | 9500 |
