Макс. ø трубы - 70х2 мм
Диаметр валов - 50 мм
Диаметр роликов - 158 мм
Рабочая скорость - 4,5 м/мин
Профилегиб электромеханический Ostas OPK-37

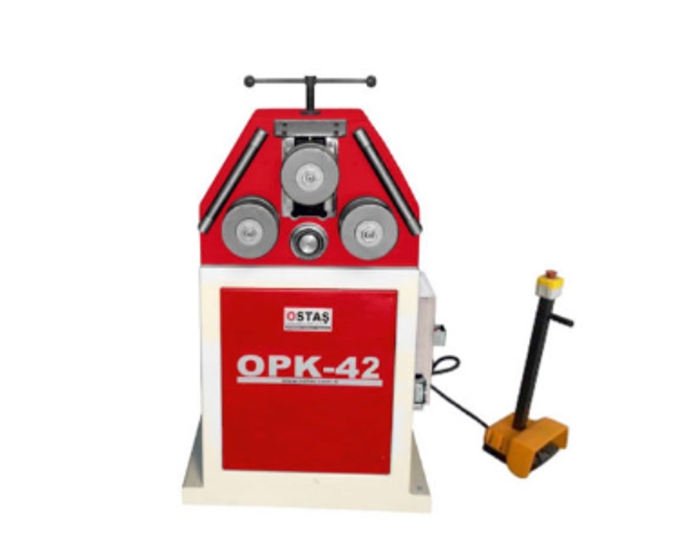

Электромеханический профилегиб OSTAS OPK-42 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.
Параметры гибки
Тип профиля | Макс. размер, мм | Мин. диаметр, мм |
---|---|---|
|
60 × 10 40 × 10 |
800 400 |
100 x 15 60 x 10 |
450 300 |
|
|
35×35 20 × 20 |
1000 400 |
|
35 30 |
600 400 |
|
70 × 2 30 × 2 |
1000 500 |
|
2 × 2,9 1 × 2,3 |
600 400 |
|
70 × 30 x 2 50 × 40 x 3 |
1200 1200 |
|
50 × 3 40 x 3 |
1600 600 |
50 x 50 x 5 40 x 40 x 5 |
800 600 |
|
|
50 x 50 x 6 40 x 40 x 6 |
1000 600 |
|
60 × 7 50 × 6 |
700 550 |
|
60 × 7 50 × 6 |
700 500 |
|
60 × 7 50 × 6 |
700 550 |
|
N8 N6 |
1000 600 |
Особенности станка
- Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок
- Привод подается на 2 нижних ролика, исключая проскальзывания
- Движение от двигателя на ролики осуществляется через редуктор
- Подача центрального ролика выполняется вручную с помощью винта
- Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика
- Управление станком осуществляется через мобильную стойку
- Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность
- В стандартной комплектации универсальные ролики представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика
- На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо)
- Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки)
- Станок имеет ящик для хранения инструмента
- Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом
Стандартный комплект поставки
- Базовый комплект роликов
Дополнительные опции
- Двухскоростной режим работы
- Ролики для гибки трубы
- Ролики для гибки профиля
- Ролики для гибки уголка
- Цифровой индикатор положения гибочных роликов
- Специальные направляющие для гибки уголка
Информация о бренде | |
Страна производства станка | Турция |
Параметры обработки | |
Диаметр валов, мм | 50 |
Общие характеристики | |
Рабочая скорость, м/мин | 4,5 |
Диаметр роликов | 158 |
Подключение станка | |
Подключение к сети, В | 380 |
Габариты, вес | |
Габариты (ДхШхВ), мм | 775x1035x1465 |
Вес, кг | 380 |
