Описание
Технические особенности
- Замкнутая жесткая конструкция О-образной станины со снятыми напряжениями, обеспечивает высокую точность и долговечность

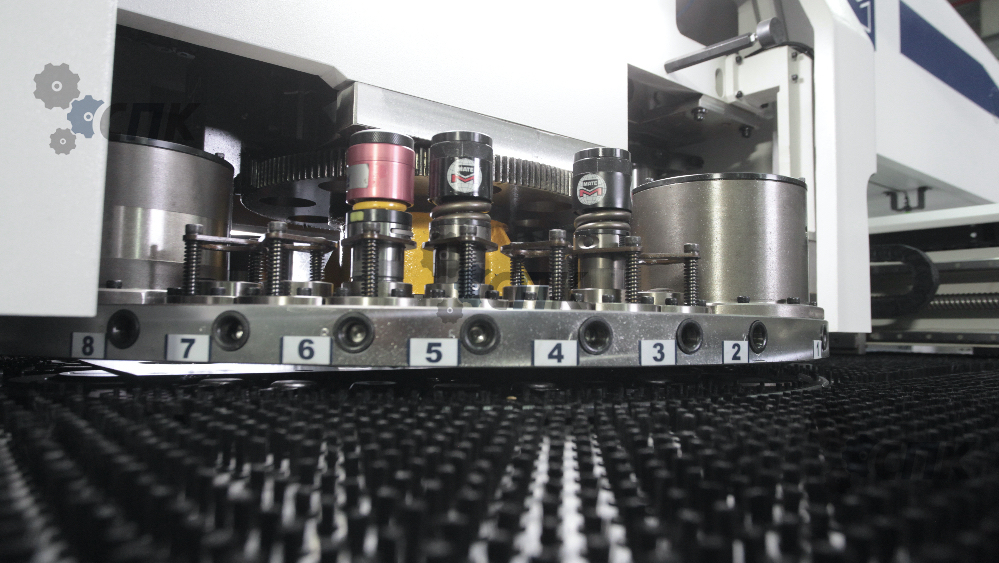

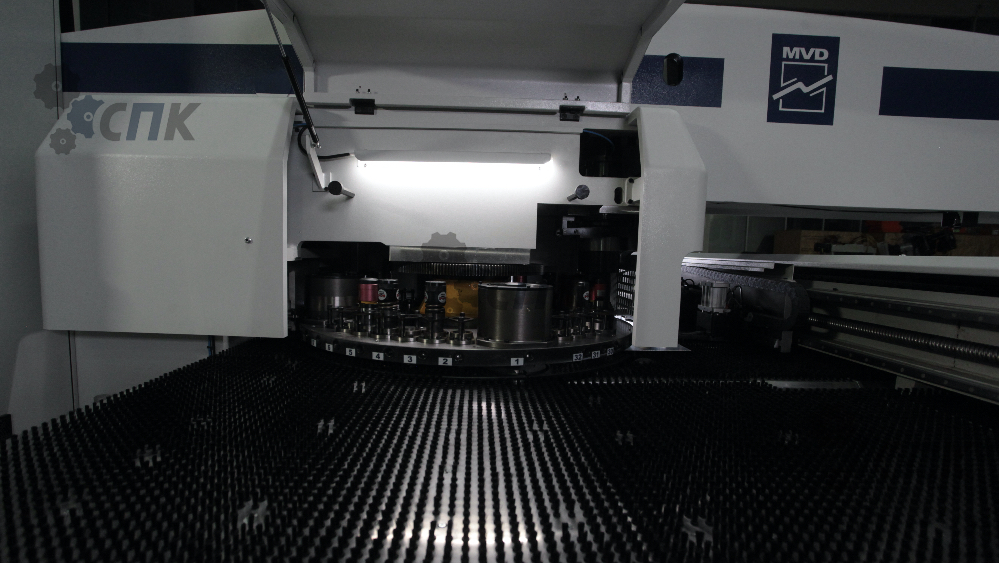

- Инструментальный магазин револьверного типа на 32 станции
- Автоматическая референция положения зажимов листа, перехват листа
- Высокая скорость обработки - до 600 уд/мин, опционально до 900 уд/мин
- Возможность уменьшения рабочего хода для сокращения непроизводительных затрат времени и электроэнергии при работе с тонким металлом
- Шарико-щеточный рабочий стол большой грузоподъемности
- CAD/CAM программное обеспечение Metalix
- Соответствие стандартам СЕ
- Система управления CNC контроллер Fanuc 0i-PC
Технические характеристики
| Характеристика | Значение |
|---|---|
| Усилие, т | 30 |
| Макс. толщина листа, мм | 6 |
| Макс. пробиваемый диаметр, мм | 88,9 |

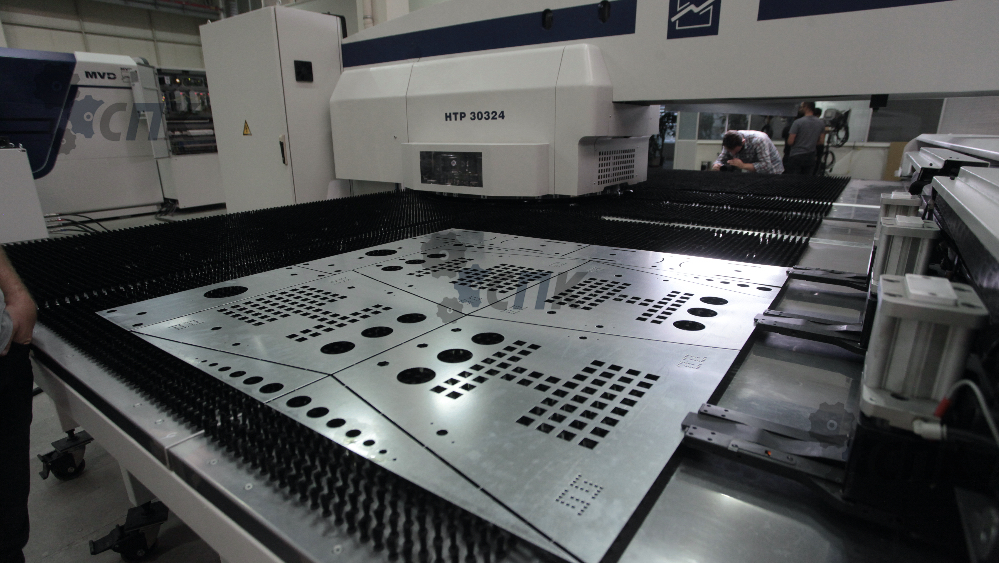

| Макс. размер обрабатываемого листа, мм | 1250х2500 |
| Макс. размер обрабатываемого листа с перехватом, мм | 1250х5000 |
| Ход по оси Т (инструментальный магазин), град. | 360 |
| Макс. скорость пробивки, удар/мин | 600 (900 – опция) |
| Макс. скорость по оси Х, м/мин | 70 |
| Макс. скорость по оси Y, м/мин | 70 |
| Макс. скорость по оси Т, об/мин | 30 |
| Количество станций инструмента, шт. | 32 |
| Количество индексируемых станций, шт. | 3 |
| Тип инструмента | Amada |
| Мин. программируемое значение по осям X-Y, мм | 0,01 |
| Мин. программируемое значение по оси С, град. | 0,01 |
| Точность позиционирования по осям X-Y, мм | ±0,05 |
| Повторяемость по осям X-Y, мм | ±0,1 |
| Количество прижимов, шт. | 3 |
| Потребляемая мощность, кВА | 11 |
| Потребляемый воздух, мПа | 0,85 |
| ДхШхВ, мм | 5300х4500х2100 |
| Вес, кг | 15000 |
Комплектация
- 4-х осевое CNC управление с графикой
- Контроллер Fanuc 0i-PC и сервопривода Fanuc
- Гидравлический пробивной механизм
- Гидравлика H+L, Германия
- Инструментальный револьверный магазин с 32 станциями: 10 станций для инструмента типа А, 16 станций для инструмента типа В, 2 станций для инструмента типа С, 4 станций для инструмента типа D (3 - индексируемые)
- Автоматическая система перехвата листа (3 зажима)
- Автоматическая референция положения листа и зажимов
- Программное обеспечение Metalix CAD/CAM
- Инструкция по эксплуатации с приложением на русском языке
Система управления CNC контроллер Fanuc 0i-PC
- Количество одновременно управляемых осей – 3 оси (X,Y,C или X, Y, T)
- шаг по оси Х, Y – 0.01 мм
- ось Т – номер инструмента
- шаг по оси С – 0.01 градус
- Монитор - 14.4"
- Ошибки/ аварийные сообщения – немедленное отображение на дисплее
- Режим диагностики - постоянно включен
- Запись программ на карту памяти
- Проверка программ на ошибки
- Отработка команд в пошаговом режиме
- Функция пропуска блока
- Индикация времени пробивки
- Автоматическое репозиционирование
- Интерфейс RS-232
- Счетчик изделий
- Счетчик количества ударов
- Регулятор скорости перемещения листа
- Защита захватов листа (мертвая зона)
- Объем памяти: до 400 программ
- Поиск программы по номеру

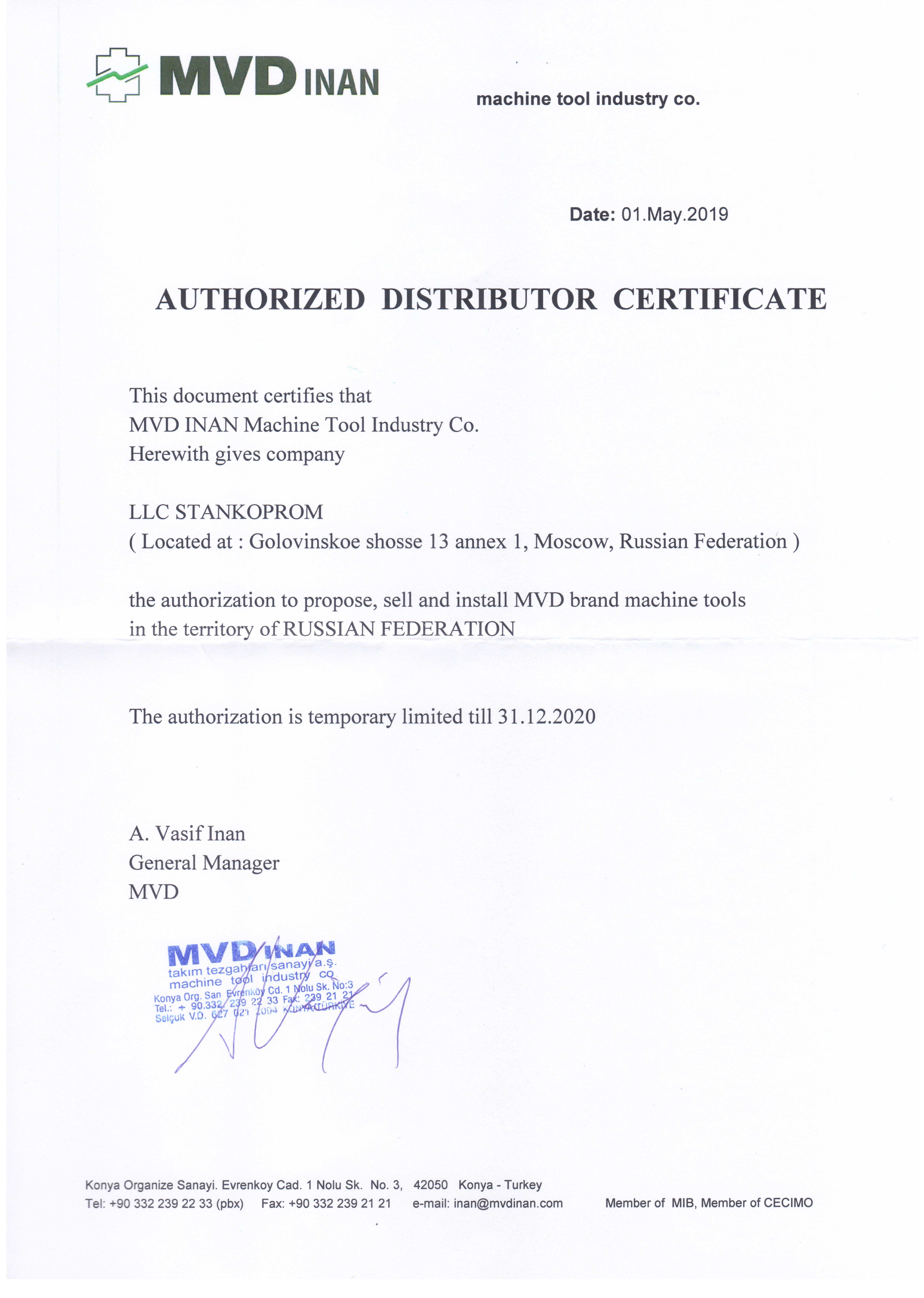

Документы
