      Задний упор вертикального листогибочного пресса

      Задний упор вертикального листогибочного пресса

      В статье ниже вы увидите и поймете, как и по какому принципу работает система заднего упора, с помощью чего осуществляется передвижение по осям и на что стоит обратить внимание. Мы постараемся максимально детально разобрать на некоторых примерах как все это работает, зачем нужна ШВП, какие бывают направляющие и для чего важно держать все эти составляющие в чистоте.

      Многие не задумываются о нюансах и различиях в системе задних упоров вертикального листогибочного пресса. Дальше мы расскажем о том, чего Вы можете не знать при подборе и сравнении оборудования данного класса, в части заднего упора.

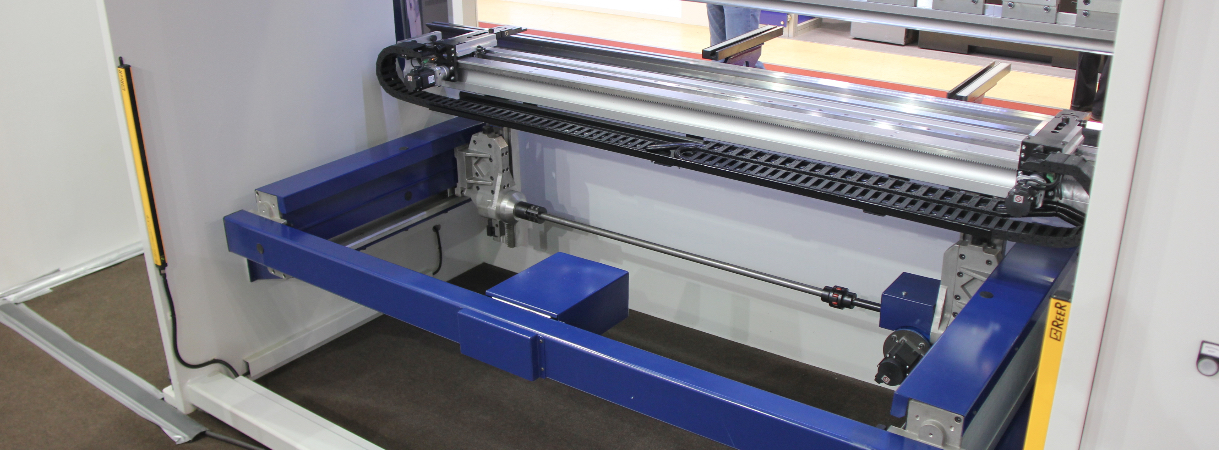

      Работа заднего упора

      В движение его приводят сервоприводы или шаговые двигатели, а перемещение заднего упора по осям происходит по шарико-винтовым парам и направляющим, также иногда присутствует зубчатые рейки.

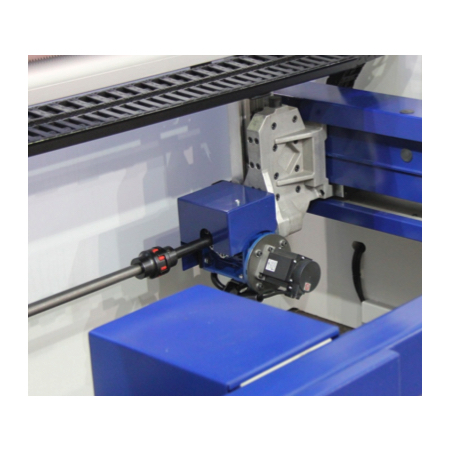

      Шарико-винтовая пара (перемещение оси Х)
      Направляющие (перемещение оси Х)

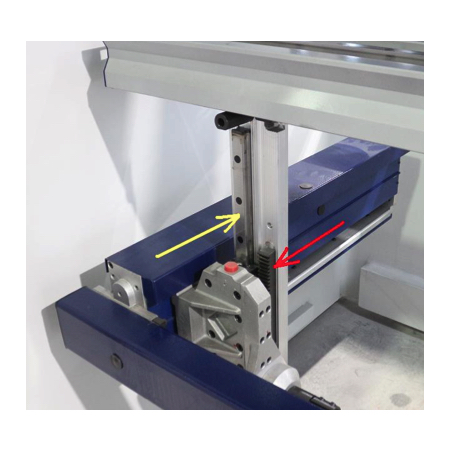

      Перемещение оси R:

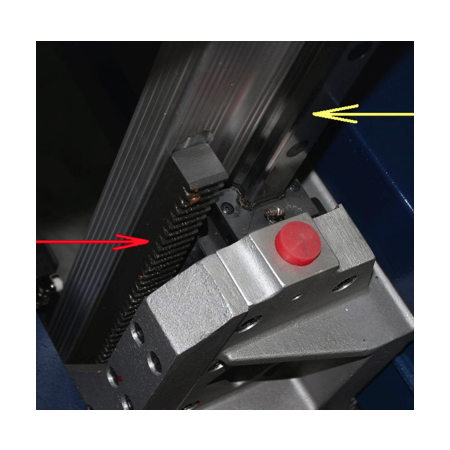

      направляющая или направляющая + зубчатая рейка

      В чем опасность?

      Любое производство практически всегда представляет собой специфическую окружающую среду разной степени агрессивности. В воздухе всегда много пыли вперемешку с летучей металлической крошкой, которую производят самое разное станочное оборудование. Все это, так или иначе, оседает на большинстве поверхностях, на самих же станках в частности. Надежность механизмов и их точность напрямую зависит от того, в каком состоянии они находятся. Если шарико-винтовая пара гибочного пресса открыта и в конструкции заднего упора не предусмотрен кожух, то на нее оседает весь результат жизнедеятельности производственного цеха. Помимо этого, бывают ситуации, когда на листе металла присутствует коррозия, тогда в процессе гибки мелкие частицы ржавчины при воздействии на лист могут легко попасть на незащищенные участки станка, а именно на ШВП и направляющие. Почти в каждом случае, где конструкцией не предусмотрен кожух ШВП заднего упора, то точно также он будет отсутствовать и на расположенных рядом направляющих (в частности оси Х).

      Все это вредное воздействие окружающей среды постепенно будет оказывать негативное влияние на эти составляющие: Вы заметите это по снижению точности при гибке, появившаяся погрешность будет только увеличиваться. Заметить такое сразу будет сложно, ведь описываемое выше имеет накопительный эффект. А также постоянно будет возникать необходимость в обслуживании и чистке шарико-винтовой пары и всех направляющих.

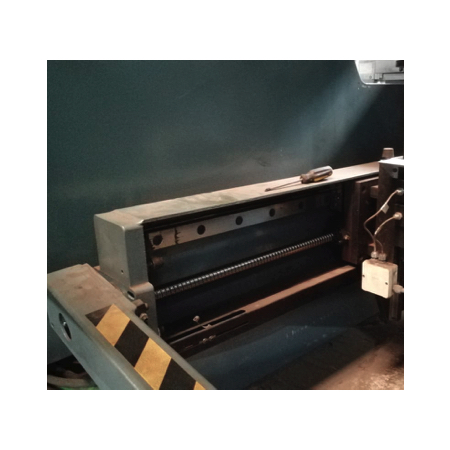

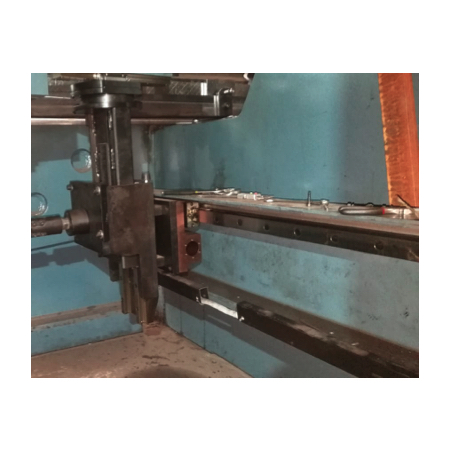

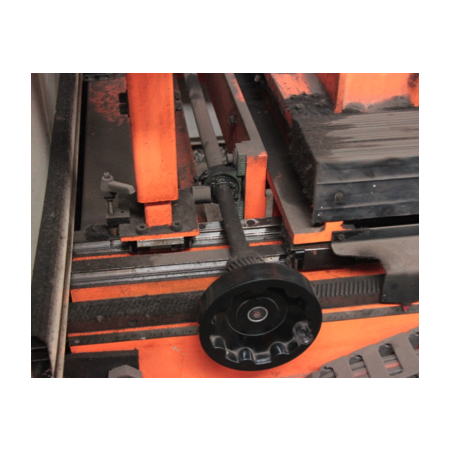

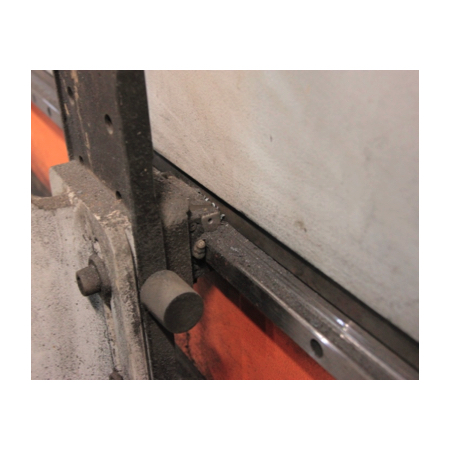

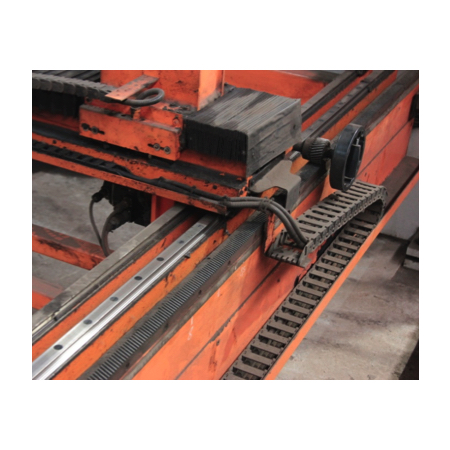

      Как выглядят ШВП и направляющие без защиты кожухами в период эксплуатации

      Различия заднего упора на MVD Inan относительно других известных производителей


      Листогибочный пресс MVD

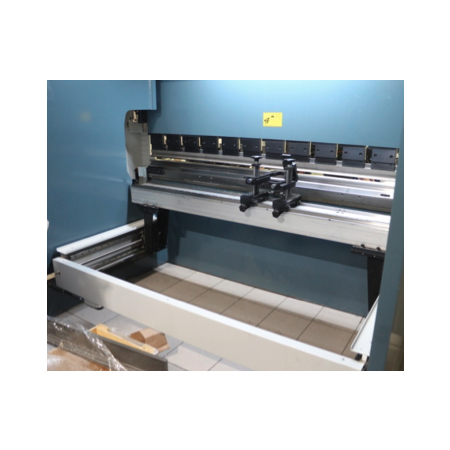

      Другие известные турецкие прессы

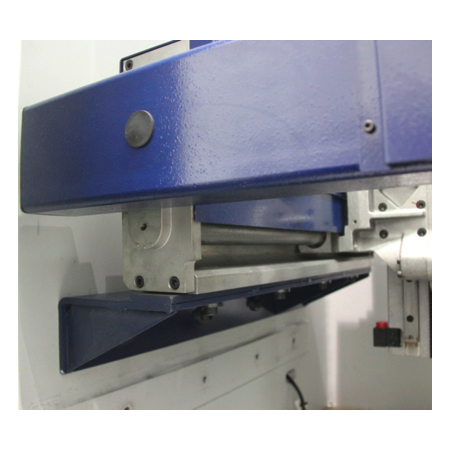

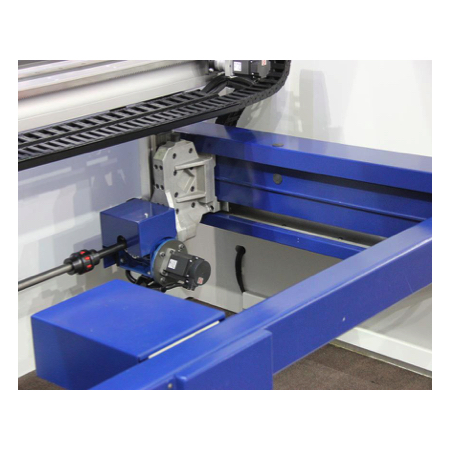

      Шарико-винтовая пара на всю длину защищена металлическими кожухами

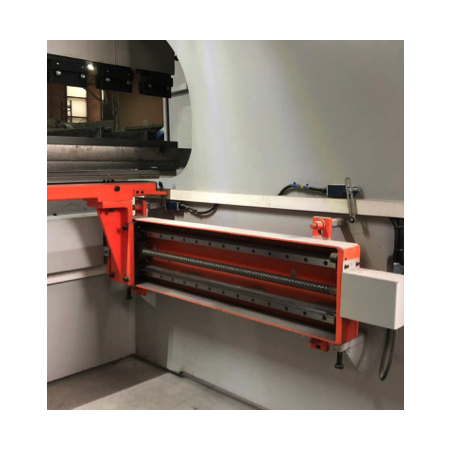

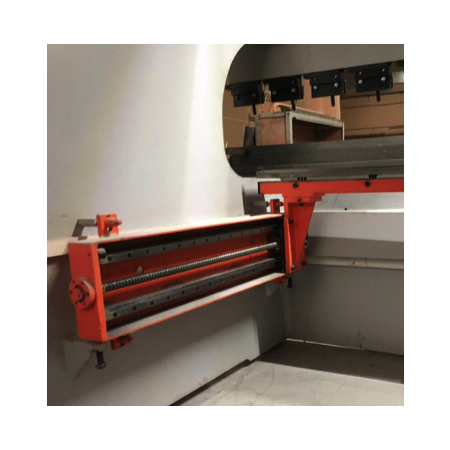

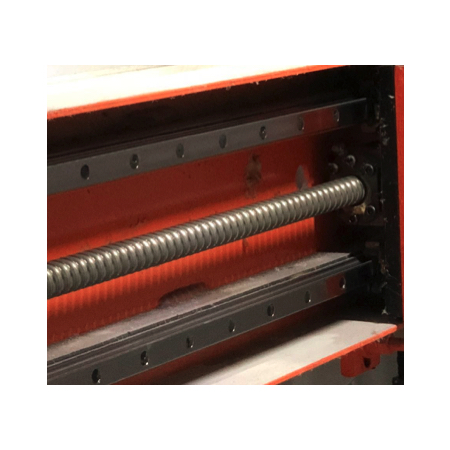

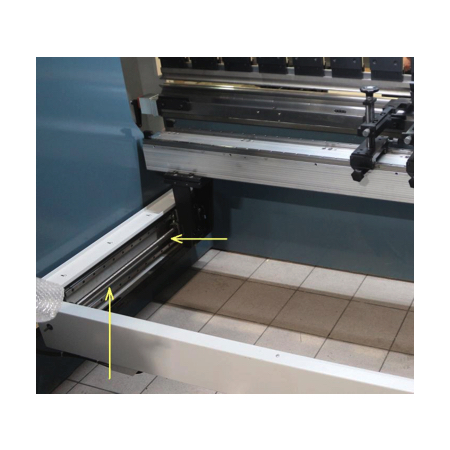

      Открытый блок с шарико-винтовой парой

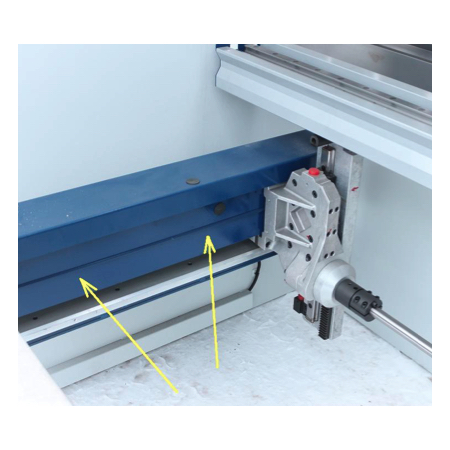

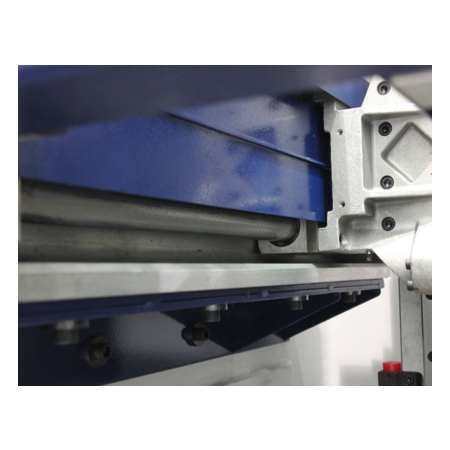

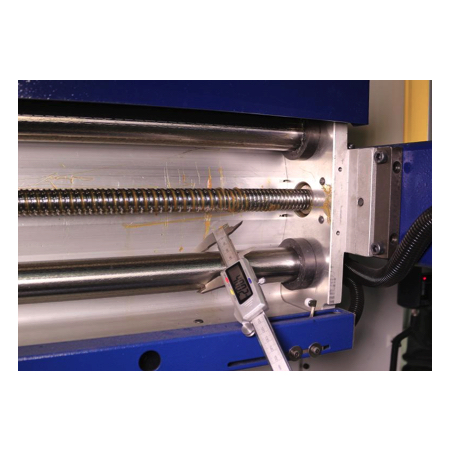

      Две усиленные направляющие цилиндрической формы с каждой стороны. Имеют 6 рядов подшипников (6 точек опоры), дополнительная точность и противодействие ударным нагрузкам. Такой же тип направляющих используется в станках Amada.

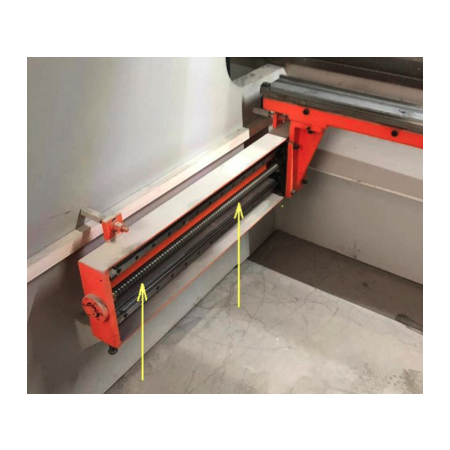

      Линейные Т-образные направляющие с двумя точками опоры. Подвержены деформации при частых ударных нагрузках и интенсивной работе

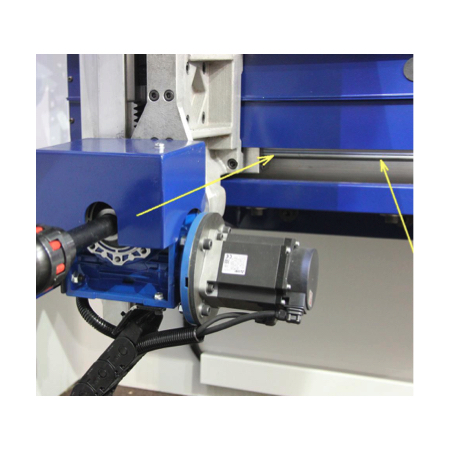

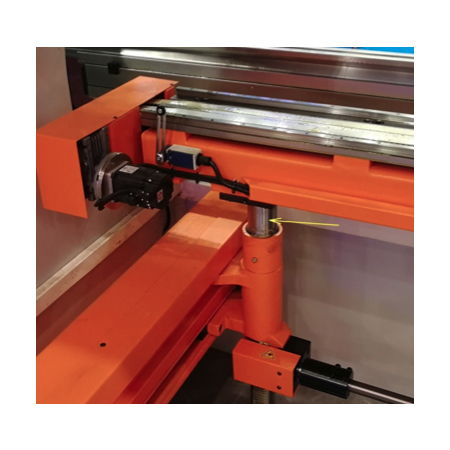

      Сервоприводы Mitsubishi (Япония). Более современный, быстрый и стабильный вариант привода для оси Х

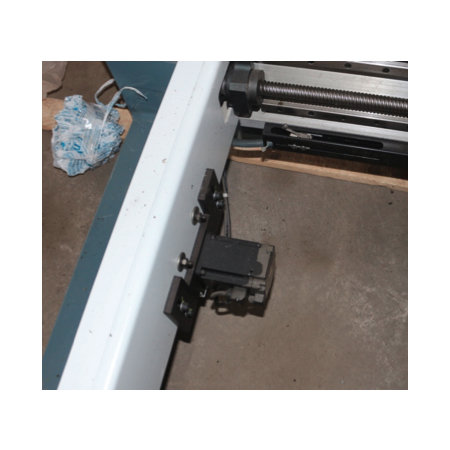

      Некоторые производители по прежнему устанавливают шаговые асинхронные двигатели

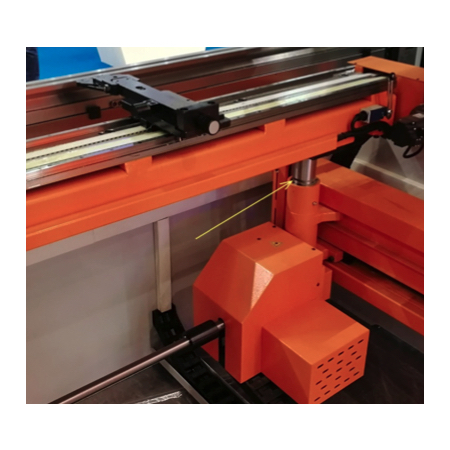

      Блок ремней приводящих в движение упор расположен по середине балки, образуя равноудаленное расстояние с каждой стороны. Таким образом, со временем растяжение обоих ремней будет одинаковым

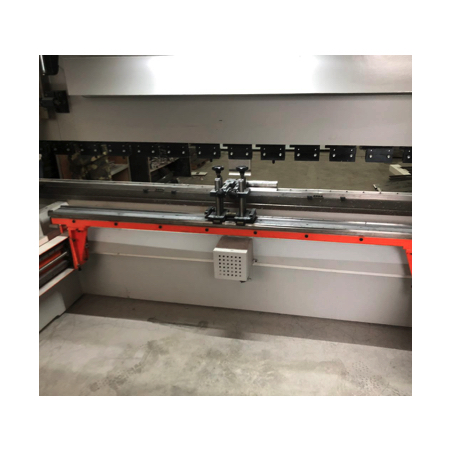

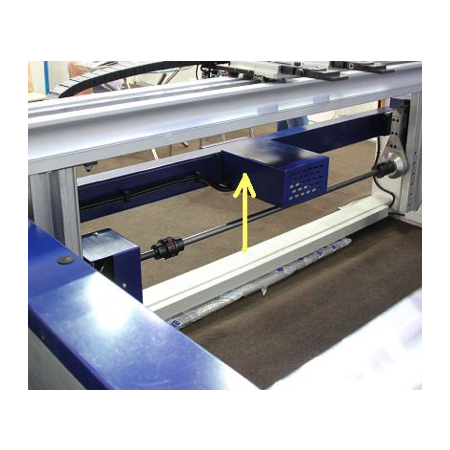

      Блоки ремней располагаются не по центру, а ближе к одному краю, тем самым повышается износ одного ремня гораздо больше, относительно второго

      Таким образом, мы попытались донести, что не стоит пренебрегать сравнениями в нюансах и мелочах. Не редко некоторые вещи, которые на первый взгляд, могут показаться не столь существенными, на самом деле будут иметь большую значимость, чем какое-нибудь различие в комплектациях рассматриваемых станков.

      Завод MVD Inan предусматривает множество таких мелочей и тонкостей в станкостроении собственного оборудования.

      Наша задача состоит в том, что бы рассказать Вам об этом в максимально доступной и исчерпывающей форме. А также в любой момент можно связаться с нашими специалистами и запросить детальную проработку сравнения станков, с таблицами характеристик, всеми условиями поставки и другими медиа-файлами, которые зачастую не предоставляются в обычных коммерческих предложениях.


      Теги
      листогибочный пресс
      • Prev
      • Next
      Это интересно
      • Горизонтальный гибочный пресс
        Горизонтальный гибочный пресс
        19 июля 2021
      • Станок для производства фасадных кассет и не только
        Станок для производства фасадных кассет и не только
        14 июля 2021
      • На каком станке лучше изгибать конус
        На каком станке лучше изгибать конус
        16 июня 2020
      • Промышленные вальцы Anerka - для современного производства
        Промышленные вальцы Anerka - для современного производства
      • Сравнение систем ЧПУ ESA для листогибочных прессов
        Сравнение систем ЧПУ ESA для листогибочных прессов
      • Система автоматического слежения за металлом
        Система автоматического слежения за металлом

      Проекты
      Поставка листогибочного пресса MVD Inan B320x4100 оси заднего упора X, R
      Поставка листогибочного пресса MVD Inan B320x4100 оси заднего упора X, R
      Поставка вертикального листогибочного пресса ЧПУ MVD Inan B100x3100
      Поставка вертикального листогибочного пресса ЧПУ MVD Inan B100x3100
      Поставка тандемного листогибочного пресса
      Поставка тандемного листогибочного пресса

      Услуги
      Пусконаладка станков
      Пусконаладка станков
      Наша компания проводит пусконаладочные работы всего поставленного оборудования. Помимо проведения наладочных работ наша компания оказывает сервис по сервисному и гарантийному ремонту оборудования
      Обучение персонала
      Обучение персонала
      Обучение персонала работе на станках с ЧПУ, которые поставляет наша компания.
      Лизинг станков
      Лизинг станков
      Перечень документов и этапы лизинговой сделки
      Листогибочный инструмент для прессов
      Листогибочный инструмент для прессов
      Подбор и поставка инструмента для листогибочного пресса под ваши задачи

      Мельников Кирилл Алексеевич
      Мельников Кирилл Алексеевич
      Сотрудник отдела продаж

      msk@spk1.ru
      +7 (495) 640-76-26 доб. 701

      • Prev
      • Next
      Товары
      • Гидравлический листогибочный пресс MVD A Series
        Гидравлический листогибочный пресс MVD A Series
        Под заказ
        от 2 100 000 руб.
        Подробнее
      • Гидравлический листогибочный пресс MVD B Series
        Гидравлический листогибочный пресс MVD B Series
        Ожидается
        от 2 600 000 руб.
        Подробнее
      • Гидравлический листогибочный пресс MVD C Series
        Гидравлический листогибочный пресс MVD C Series
        Под заказ
        Цена по запросу
        Подробнее
      • Гидравлический листогибочный пресс MVD D Series
        Гидравлический листогибочный пресс MVD D Series
        Под заказ
        Цена по запросу
        Подробнее
      • Комментарии
      Загрузка комментариев...

      Назад к списку Следующая статья
      Категории
      • Технологии7
      • Объясняем15
      • Идеи для производства1
      • У производителя2
      • Статьи без группы0
      Товар дня
      Акция
      Новинка
      Гидравлический гибочный пресс WC67K
      Гидравлический гибочный пресс WC67K
      В наличии
      от 630 000 руб.
      Подробнее
      Подписывайтесь на новости и акции:
      Компания
      О компании
      Партнеры
      Сотрудники
      Реквизиты
      Каталог
      Гильотины
      Листогибочные прессы
      Вальцы
      Лазерное оборудование
      Плазменная, газовая резка
      Ленточнопильные станки
      Трубогибы и профилегибы
      Штампование и перфорация
      Сварочное оборудование
      Услуги
      Пусконаладочные работы
      Сервис плазменных станков
      Оснастка для прессов
      Расходники
      Финансовые услуги
      Подбор станков
      Информация
      Скидки
      Новости
      Статьи
      Вопросы и ответы
      Наши контакты

      +7 (495) 640-76-26
      пн-пт 9:00 до 20:00
      Головинское шоссе 13 строение 1
      info@spk-stanki.ru
      © 2022 Все права защищены.
      Версия для печати
