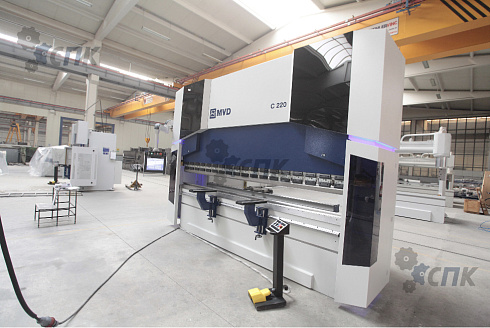

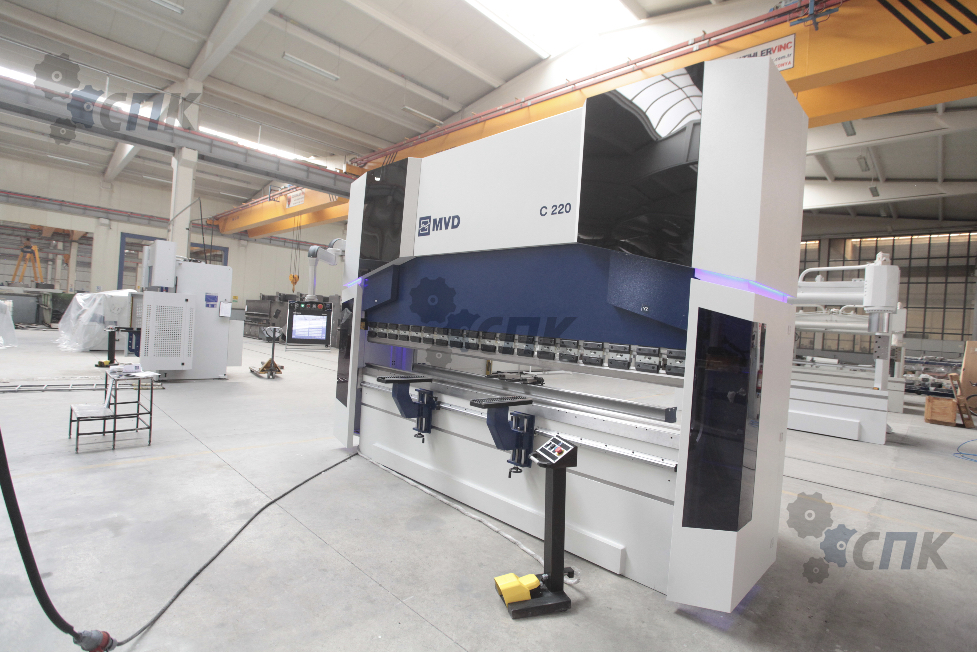

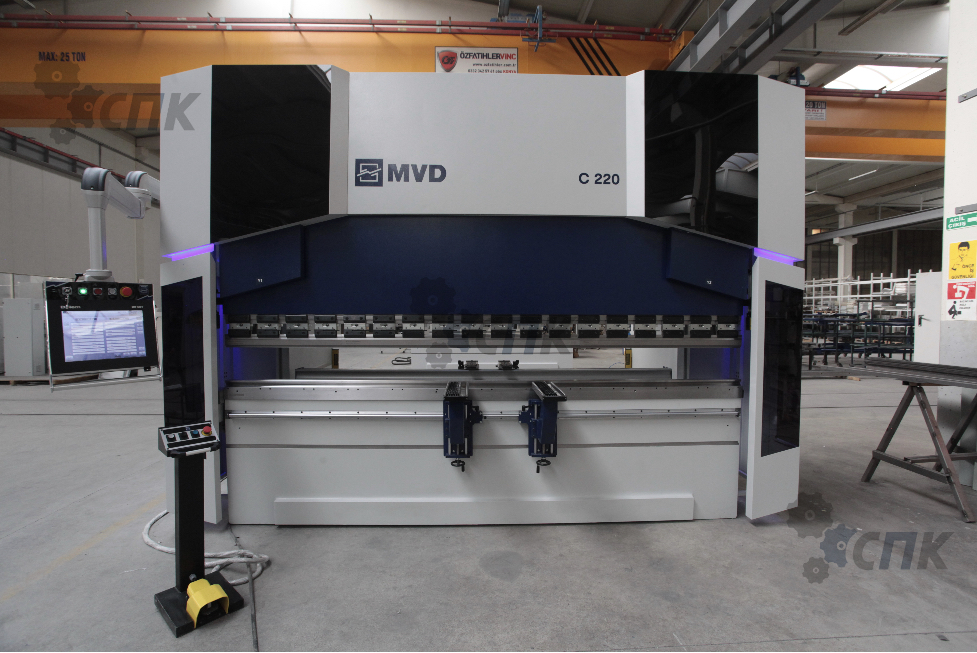

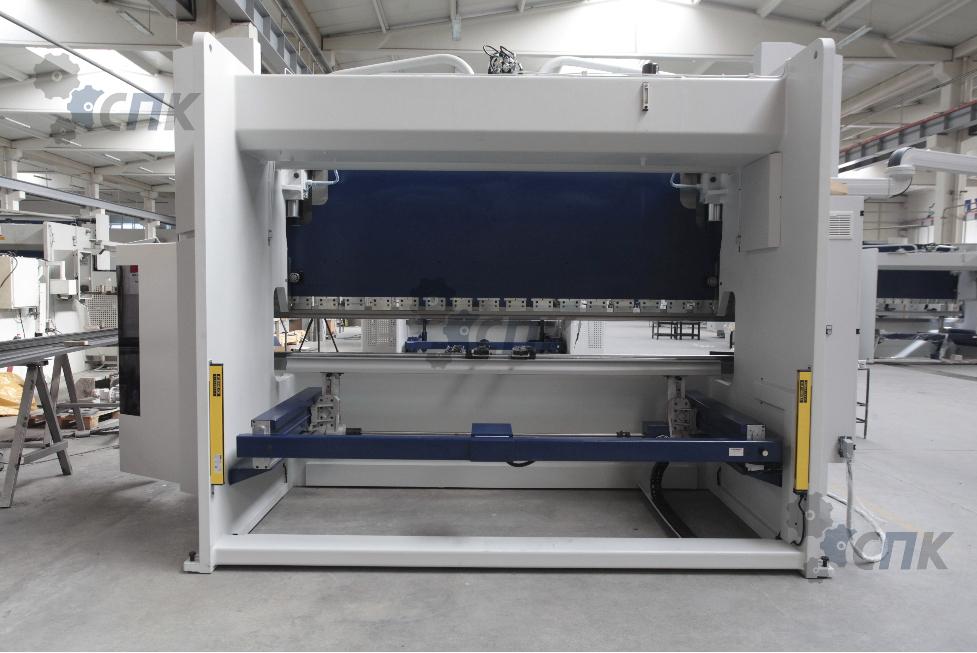

Гидравлический листогибочный пресс MVD C Series

Под заказ

Усилие - от 100 до 500 тонн
Длина гиба - от 2600 до 8100 мм
Стандартно - ЧПУ ESA S640
Стандартно - Y1+Y2, X (750 мм), R (250 мм)
Стандартно - система антипрогиба
Увеличение осей заднего упора до 6-8
Раскрытие траверсы - 310 мм
Зев в станине - 410 мм

Подробнее

Цена по запросу

Задать вопрос

Фото

Описание

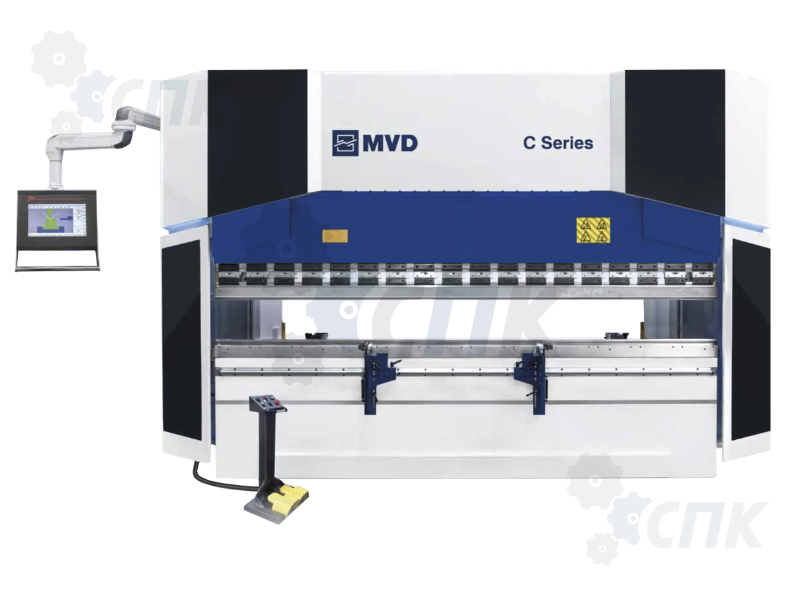

Промышленные листогибочные прессы MVD серии C

Линейка прессов iBend серии C - это промышленная линейка листогибочного оборудования от MVD. 4-х осевые листогибочные прессы справятся как с одинаковыми задачами, так и с разными изделиями, обеспечивая безупречную точность и повторяемость каждого гиба. Состоящий из 80% деталей производимых в Европе, этот станок является конкурентом многим дорогим маркам, которые производятся в европейских странах.

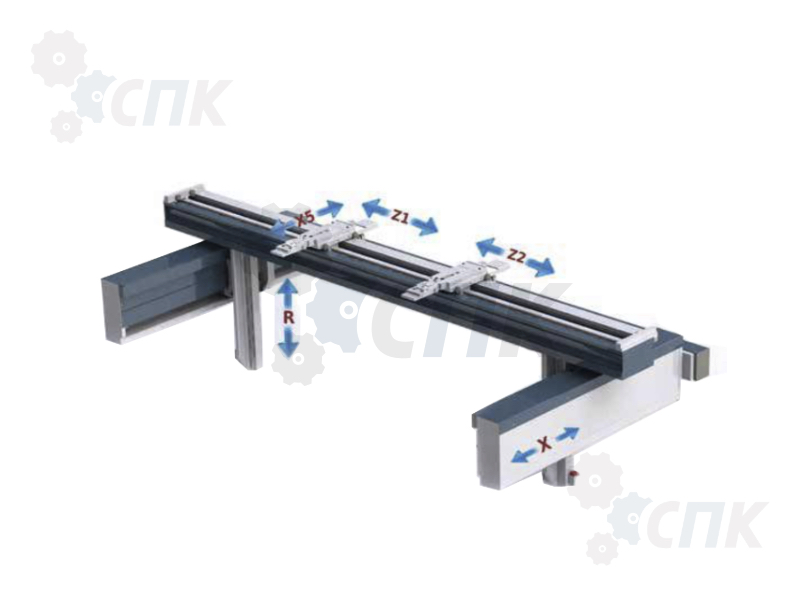

Возможность производства различных комплектаций по осям:
Y1,Y2,X+R - 4 оси (стандартная комплектация)
Y1,Y2,X,R,Z1,Z2 - 6 осей
Y1,Y2,X,R,Z1,Z2+X5 - 7 осей
Y1,Y2,X1,X2,R1,R2,Z1,Z2 - 8 осей

Стандартная комплектация

Y1,Y2,X,R - 4 управляемые оси
310 мм ход траверсы, 410 мм горловина
Система ЧПУ модель ESA S640
±0,03 мм точность позиционирования заднего упора на сервоприводах Х=750 мм, R=250 мм
Быстросменный держатель инструмента Promecam
Подвижные передние направляющие
Ручная система компенсации прогиба Wila
Специально разработанный MVD узкий стол для матрицы (Европейский тип)
Оптические линейки GIVI Misure
Стандартный пуансон (H: 67, 85°, R:08)
Стандартная матрица (60x60mm, 4-х ручьевая: V=16-22-35-50mm, 85°, H:60)
LED подсветка на корпусе

Постоянные размеры

Ход траверсы, размер C - 310 мм
Просвет между траверсой и станиной - размер J - 515 мм
Просвет между траверсой и станиной - размер J - 535 мм (для моделей от 320 тонн)
Зев, размер D - 410 мм

Модель	Длина (А), мм	Между колоннами (B), мм	Высота стола (E), мм	ДхШхВ, мм	Подвод балки, мм/сек	Гибка мм/сек	Бак, л	Вес, кг	Мощность, кВт
C100	2600	2150	890	4220х2230х2950	200	10	180	6950	7,5
C100	3100	2600	905	4670х2230х2950	200	10	180	7300	7,5
C135	3100	2600	935	5150х2650х2950	210	10	180	8350	11
C135	3700	3200	945	5750х2650х2950	210	10	180	10000	11
C135	4100	3600	945	6150х2650х2995	210	10	180	10600	11
C175	3100	2600	935	5150х2650х2950	180	10	180	9700	15
C175	3700	3200	945	5750х2650х2950	180	10	180	11350	15
C175	4100	3600	945	6150х2650х2995	180	10	180	11900	15
C220	3100	2600	940	5180х2650х2950	180	10	290	11300	18,5
C220	3700	3200	965	5780х2650х3040	180	10	290	12850	18,5
C220	4100	3600	965	6180х2650х3040	180	10	290	13650	18,5
C220	5100	4200	995	7180х2650х3090	180	10	290	17000	18,5
C220	6100	5100	995	8180х2650х3090	180	10	290	21700	18,5
C270	3100	2600	950	5200х2650х3040	150	10	290	13300	22
C270	3700	3200	955	5800х2650х3040	150	10	290	14500	22
C270	4100	3600	955	6200х2650х3040	150	10	290	15300	22
C320	3100	2600	955	5300х2655х3070	150	10	290	14700	22
C320	3700	3200	955	5750х2655х3080	150	10	290	15500	22
C320	4100	3600	955	6150х2655х3130	150	10	290	16800	22
C320	5100	4200	1045	7150х2655х3140	150	10	290	21500	22
C320	6100	5100	1065	8150х2655х3170	150	10	290	26000	22
C400	3100	2600	1015	5150х2685х3400	100	8	400	18700	30
C400	3700	3200	975	5750х2685х3400	100	8	400	20700	30
C400	4100	3600	985	6150х2700х3400	100	8	400	22500	30
C400	5100	4200	980	7150х2700х3400	100	8	400	25500	30
C400	6100	5100	1055	8150х2700х3600	100	8	400	33000	30
C400	8100	7100	815	10150х2785з3750	100	8	400	45000	30
C500	3700	3200	1035	5750х2735х3400	80	8	500	24100	37
C500	4100	3600	1025	6150х2740х3400	80	8	500	26300	37
C500	5100	4200	1055	7150х2750х3650	80	8	500	30000	37
C500	6100	5100	965	8200х2750х3900	80	8	500	39500	37
C500	8100	7100	750	10200х2750х4000	80	8	500	55500	37

Дополнительные опции

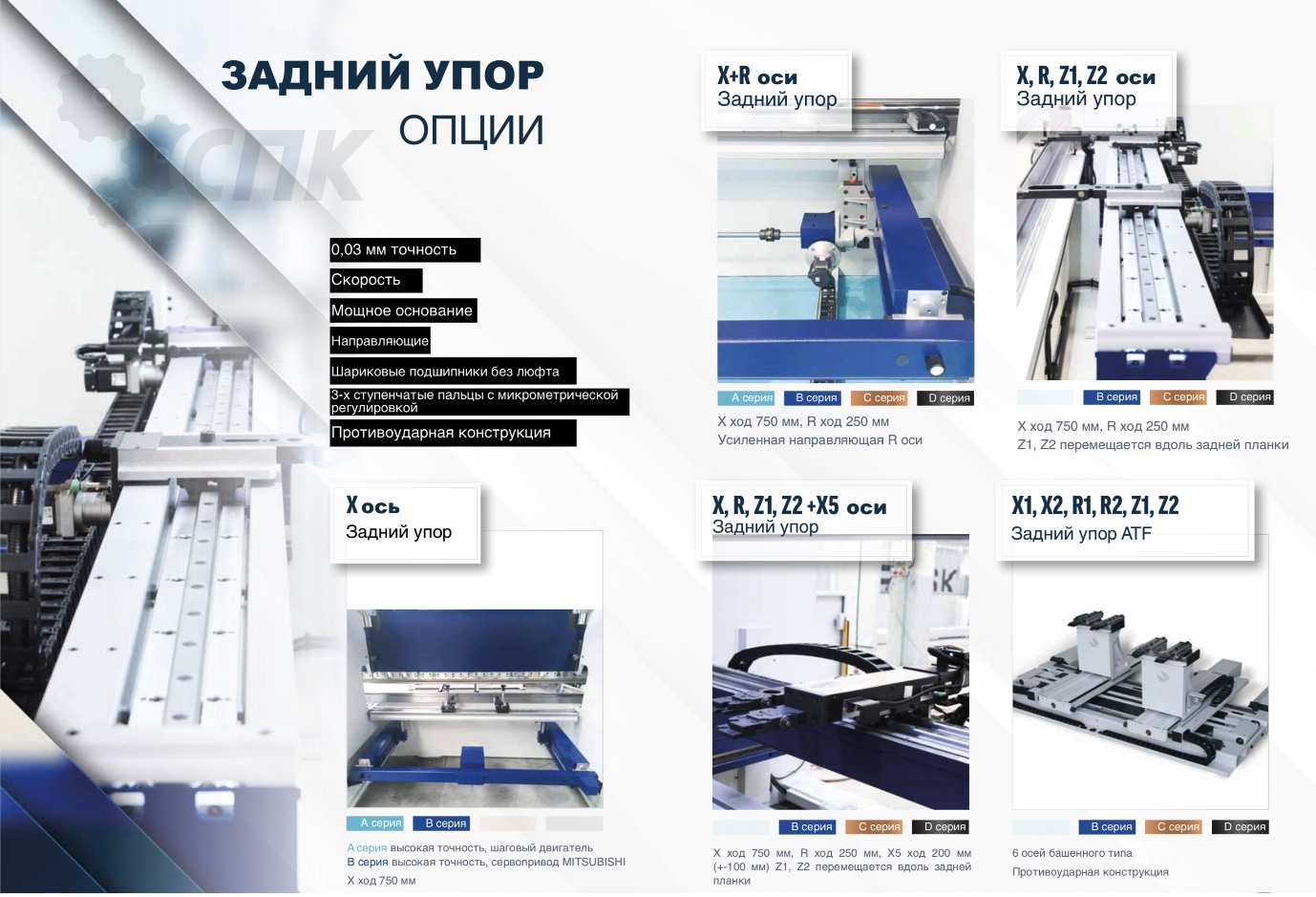

Увеличение кол-ва осей заднего упора (Х,R+) до 6-8
Увеличение хода заднего упора
Дополнительные пальцы заднего упора

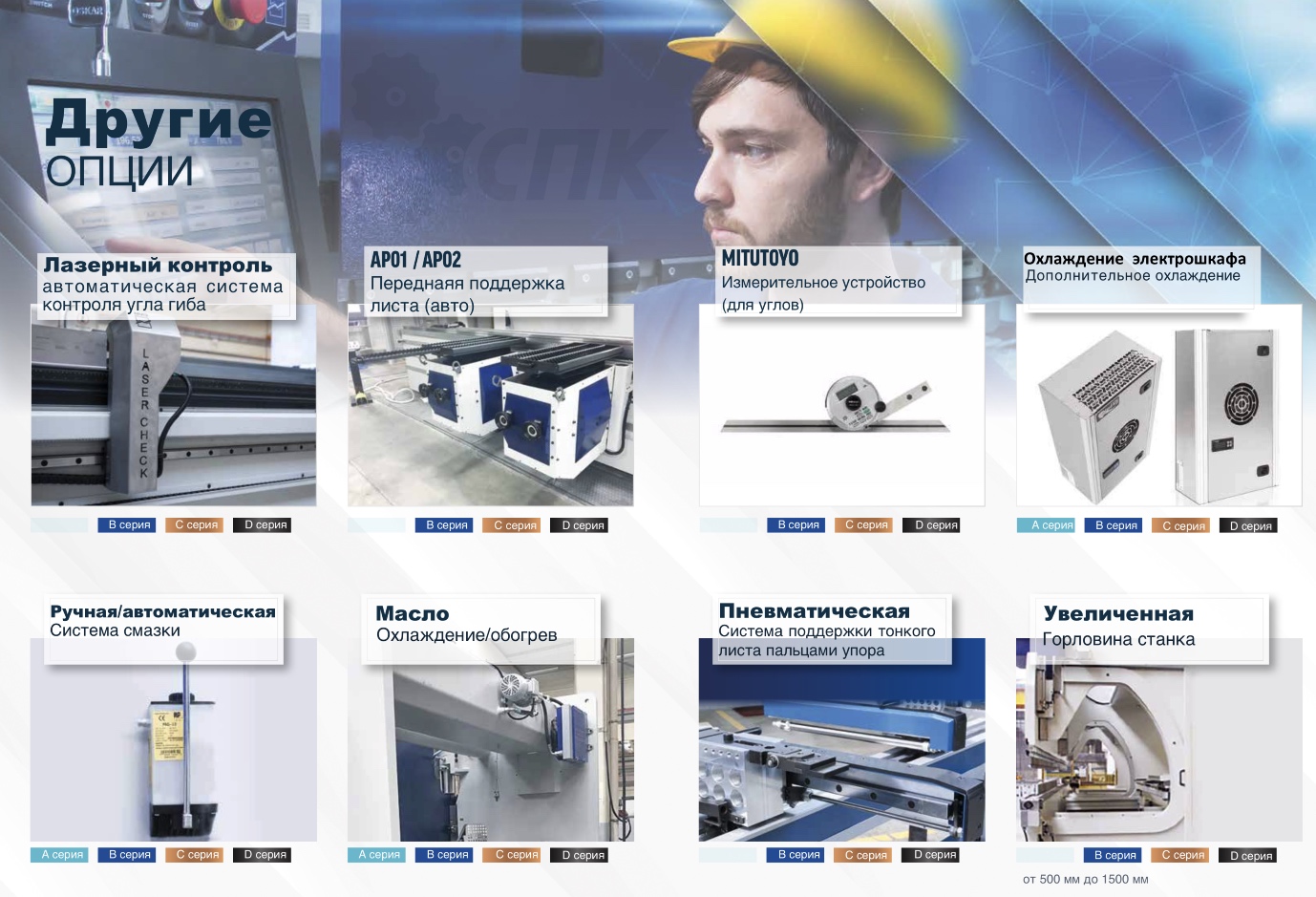

AP01/AP02 - автоматическая система поддержки листа на передней части листогиба
Пневматическая система поддержки тонких листов
Система измерения угла MITUTOYO
Лазерный контроль угла гиба
Автоматическая система компенсации прогиба Wila (Нидерланды)
Кондиционер для шкафа управления
Система охлаждения или подогрева гидравлического масла
Автоматическая система смазки пресса
Увеличение горловины (зева) станка
Увеличение мощности станка
Увеличение толщины станины

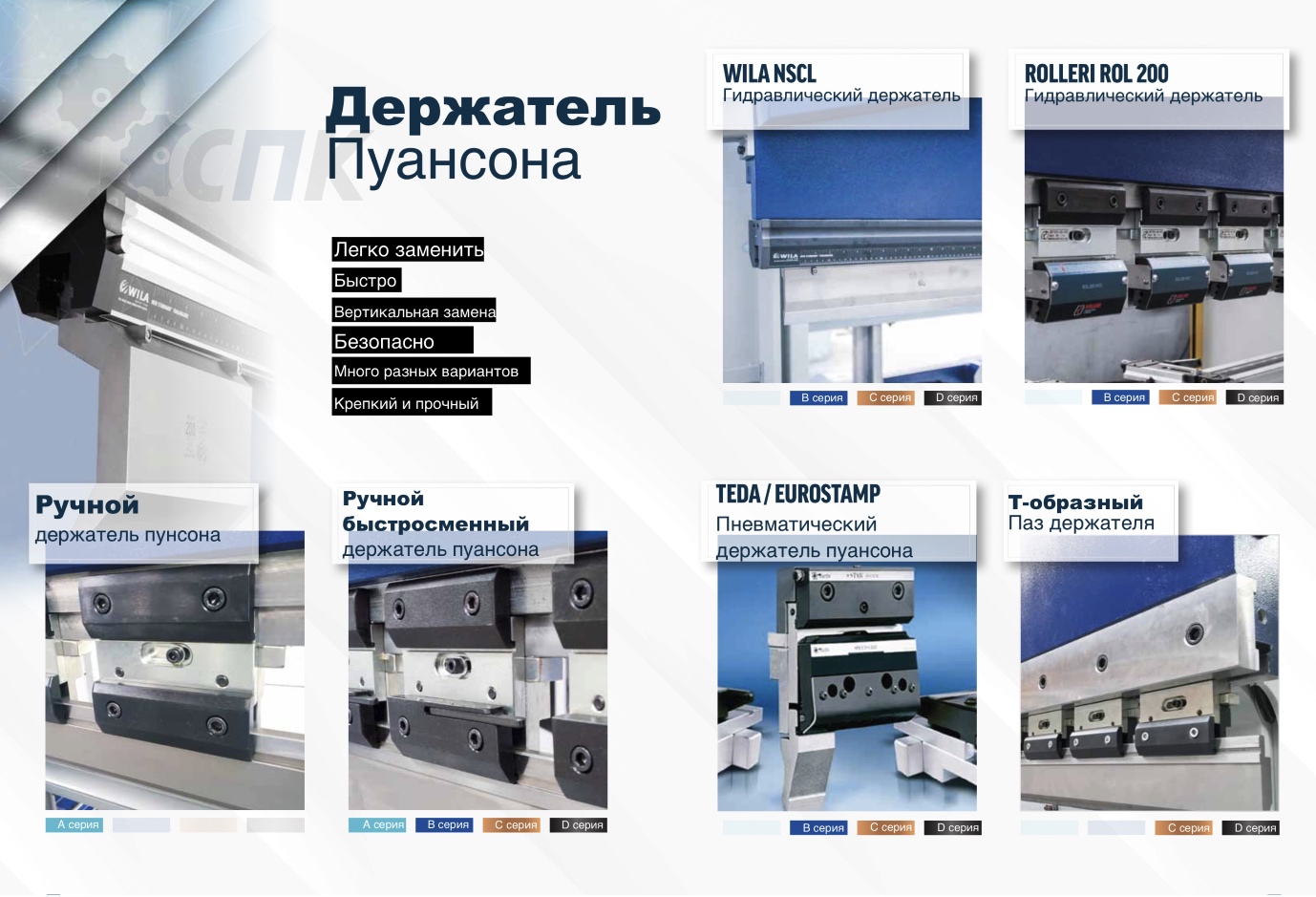

Различные варианты держателей пуансона: гидравлические WILA NSCL, ROLLERI ROL 200 и пневматический TEDA/EUROSTAMP

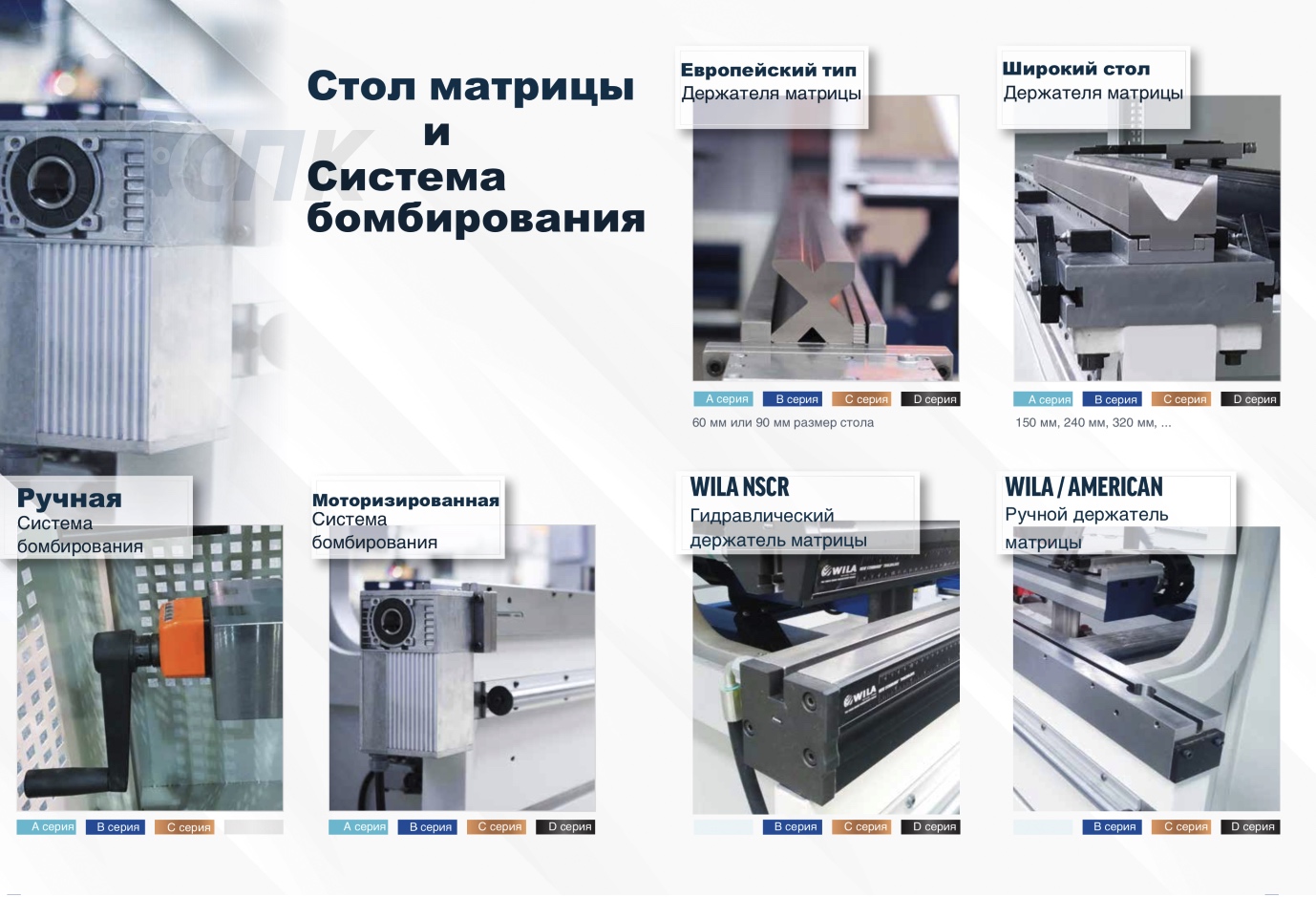

Широкий стол для установки матрицы
Держатели матрицы с гидравлическим приводом WILA NSCR и ручные WILA/AMERICAN

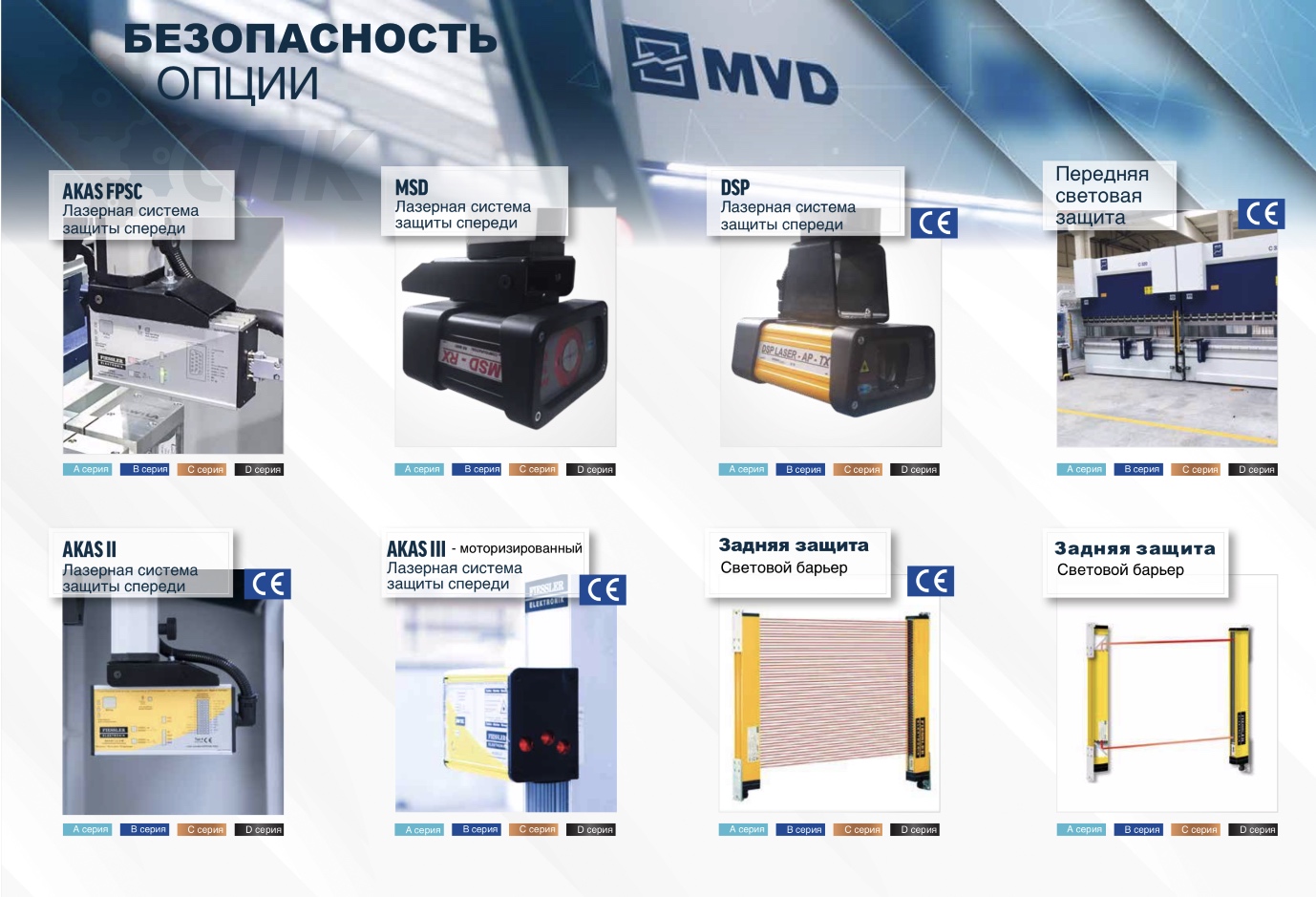

Лазерные системы защиты рук оператора: AKAS FPCS, AKAS II, AKAS III, MSD, DSP или передняя оптическая защита
Задний многолучевой оптический барьер
Варианты замены системы ЧПУ от ESA: S650, S650W
Варианты замены системы ЧПУ от DELEM: DA-66T, DA-69T
Варианты замены системы ЧПУ от CYBELEC: CybTouch 12, CybTouch 15

FAQ

Листогибочные прессы

Можно ли заранее создать программу гибки на ПК, затем перенести ее в систему ЧПУ и сразу работать без дополнительного программирования в системе станка?

Написание программы заранее на ПК для листогибочного пресса будет бессмысленным занятием, т.к. в работе вертикального листогибочного пресса немного другой принцип отработки программ, в отличие от станков и систем управления, например, у лазерных и плазменных станков. Вам в любом случае нужно будет под каждую новую программу проходить процесс отработки детали и выполнения корректировок в этой самой программе находясь непосредственно у пресса. Мало того, даже старая и «отработанная» на корректировки программа нуждается в новой корректировке после замены партии металла (например та же сталь, но от другого поставщика или другой партии).

Можно ли на листогибочном прессе согнуть листовой металл с большим радиусом (арку), подобно тому, как это делают вальцовочные станки?

Да, это вполне возможно. Только выполнение такой программы займет много времени, будет большое количество шагов гибки. И, конечно же, будут видны грани, их можно нивелировать за счет увеличения числа шагов и уменьшения угла гибки, тем не менее, от них полностью не избавиться. Бывают случаи, когда деталь такой формы требуется срочно, подходящего вальцовочного станка нет, а ее грани не будут для какой-либо задачи считаться недостатком. Порой эти грани даже нужны для повышения жесткости.

Сколько стоит настроить гибочный станок, провести его запуск и обучить нескольких операторов?

Зачастую при поставке нашей компанией листогибочных прессов для Вас стоимость пуско-наладочных работ и обучения будет либо уже в стоимости (бесплатно), либо с большим дисконтом (в зависимости от местонахождения цеха Заказчика). Но иногда требуется наладка, запуск или обучение новых/дополнительных операторов станка нашим новым Заказчикам. В таком случае определяется вид работ, их продолжительность в зависимости от сложности задачи и оборудования, назначается плановая дата выезда. Стоимость рассчитывается по рабочим дням, один день – 34 000 руб. без НДС. К примеру, наладка китайского или турецкого листогибочного пресса с последующим инструктажем двух операторов занимает 2 рабочих смены, то есть 2 дня. Если поставляется пресс, где операторы уже знакомы с конкретной системой ЧПУ нового пресса, то возможно согласование проведения ПНР и за 1 рабочий день.

Срок поставки гибочного пресса?

Срок поставки турецкого пресса в пределах условно стандартных моделей может составлять до 2-3 месяцев. Многотоннажные прессы или большие индивидуальные проекты могут поставляться до 5-6 месяцев. Тандемные исполнения от 4-6 месяцев. Срок поставки китайского пресса, не заказанного на склад, составляет ориентировочно 4-5 месяцев.
