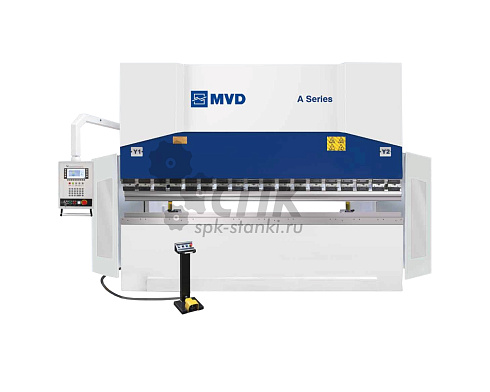

Гидравлический листогибочный пресс MVD A series
Линейка прессов iBend серии A - это простая и надежная серия листогибочных прессов предназначенных для гибки листовой стали. Данная линейка является самой экономичной и простой. Этапы производства станка не отличаются от более дорогих серий, например серии B или C. Данную версию станка можно дооснастить любыми опциями, которые характерны более старшим моделям.
Стандартная комплектация поставки
- Управляемые от ЧПУ оси Y1, Y2, X ( 3 оси, X=750mm)
- ЧПУ Esa S630 (10") или CybTouch8 (8") 2D Graphical
- Ход 210 мм и зев 410 мм
- Моторизированный задний упор (производства MVD) с шариковыми винтами, линейным управлением, двигателем переменного тока и инвертором
- Магнитные линейки (Турция)
- 2 пальцевых блока заднего упора, перемещаемых вручную по линейной направляющей с точной регулировкой
- Боковые защитные двери и кожуха на цилиндрах
- Hoerbiger (Германия) гидравлические блоки с пропорциональными клапанами
- Масляный насос Eckerle (Германия) шестеренчатого типа
- Система "ручного зажима" европейского типа Promecam
- Узкий нижний стол для крепления матрицы, W= 60 мм (+10 мм проставка)
- Пуансон Eurostamp (Италия) модель 1260, H:67, 85°, R:0,8
- Матрица Eurostamp (Италия) модель 2067, 4-х сторонний V=16-22-35-50 мм, 85°, H:60,
- 2 шт раздвижные передние опоры
Внимание! 175 тонн и выше могут потребовать дополнительных гибочных инструментов. Не забудьте добавить!
Дополнительные опции
Мы ответственно подходим к подбору оборудования и предлагаем самостоятельно ознакомиться с возможными дополнительными опциями, которые могут вам понадобится при работе на листогибочном прессе. Для того, чтобы не ошибиться с выбором - обратитесь к нашим специалистам.
Опции заднего упора
- X+R (X:750 мм, R: 250 мм) - двигатель переменного тока
- Ось X с сервоприводом марки Veichi или Delta (вместо двигателя переменного тока)
- Ось X+R с сервоприводом марки Veichi или Delta (вместо двигателя переменного тока)
- Увеличение длины заднего упора до X=1000 мм
Системы ЧПУ
- Esa S640, 15" Touch Screen, 2D (3-4 оси)
- Delem DA-53T 10" Touch Screen, 2D (3-4 оси)
- Delem DA-58T, 15" Touch Screen, 2D (3-4 оси)
- Cybelec CybTouch15, 15" Touch Screen, 2D (3-4 оси)
Системы крепления инструмента и нижний стол
- Ручная система антипрогиба (производство MVD)
- Система антипрогиба, управляемая от ЧПУ (клинья производста MVD, привод GEC)
- Широкий нижний стол с проставками
- Быстрозажимная система "Quick Clamp" вместо ручной системы
Опции системы безопасности
- Соответствие нормам CE: передние защитные лазеры DSP или AKAS II + PLC + задние световые лучи
- Задний световой барьер увеличенный до 900 мм вместо световых балок стандартного типа
- Передние защитные лазеры MSD или AKAS (FPBS) + задний световой барьер
Любой из запрашиваемых станков, вы можете посмотреть в работе у наших клиентов. При желании, мы можем вам организовать он-лайн показ производства, где вы сможете убедиться в надежности и современности завода.
Характеристики
Информация о бренде | |
Бренд | MVD INAN |
Страна производства станка | Турция |
Параметры обработки | |
Длина гиба, мм | 1250 |
Усилие, тн | 40 |
Расстояние между опорами, мм | 1100 |
Скорость гибки, мм/сек | 10 |
Скорость подвода балки, мм/сек | 150 |
Скорость возврата балки мм/сек | 120 |
Общие характеристики | |
Масляный бак, л | 95 |
Ход траверсы, мм | 210 |
Просвет, мм | 415 |
Зев, мм | 410 |
Высота стола, мм | 885 |
Подключение станка | |
Мощность двигателя, кВт | 4 |
Подключение к сети, В | 380 |
Габариты, вес | |
Габариты (ДхШхВ), мм | 3060х2195х2730 |
Вес, кг | 3400 |
