Рабочая область резки, мм: 3000×1500
Выходная мощность лазера, Вт:
1000/1500/2000/3000/4000
Скорость позиционирования, м/мин: 120
Точность позиционирования, мм: ±0.03
Подробнее
Цена по запросу
Описание

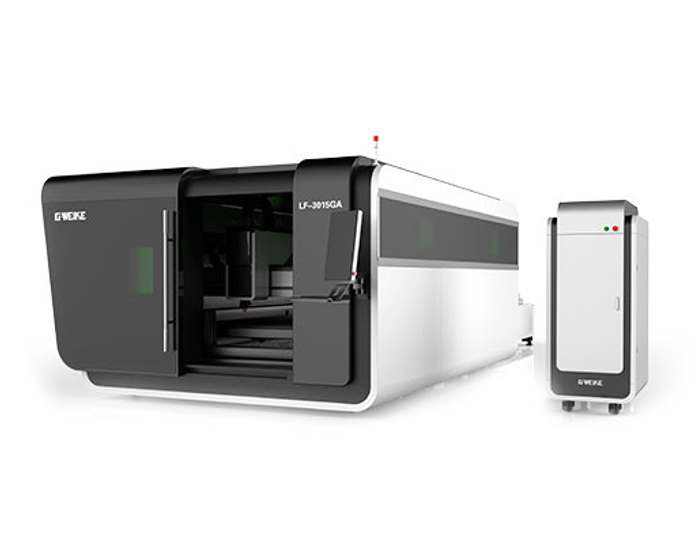

Станок лазерной резки металла Gweike LF3015GA — высокопроизводительная модель в защитном корпусе, со сменными столами и отдельным электрическим шкафом с кондиционером. Модель High класса широко применяется для обработки толстого металла. При производстве используются комплектующие ведущих мировых производителей. Наибольшую востребованность модель получила на предприятиях производящих различное промышленное оборудование. Высокая экологичность станка благодаря закрытому корпусу.
Особенности станка
- Режущая головка с автофокусировкой. Фокусировочное зеркало настраивается автоматически при помощи установленного программного обеспечения. Автоматическая настройка зеркала обеспечивает автоматическую резку листа различной толщины. Программное обеспечение способно запоминать фокусное расстояние различных листов. Фокусировка лазера с автоматическим фокусом происходит в десять раз быстрее скорости ручной фокусировки. Диапазон регулировки - +10 ~ — 10, точность 0.01 мм, подходит для 0 ~ 20 мм листов различных типов.
- Сегментированная прямоугольная трубчатая сварная станина станка
- Портал третьего поколения из авиационного алюминия
- Оптоволоконные лазерные источники ведущих мировых производителей
- Сменные столы
- Безопасность и отсутствие загрязнений
- Электрошкаф защищённый от пыли и перегрева. Электронные компоненты станка смонтированы в отдельном шкафу, который полностью защищён от пыли. В шкафу установлено принудительное воздушное охлаждение, которое регулируется термостатом. Наличие данных опций значительно увеличивает стабильность работы и срок службы электрокомпонентов.
Стандартная комплектация
- Лазерный источник Raycus/ IPG (на выбор)
- Лазерная режущая голова Raytools
- Сервомоторы: ось X, Y — Yaskawa (Япония), ось Z — Panasonic (Япония)
- Система управления Cypcut (интерфейс на русском и английском языках)
- Зубчатые рейки YYC/APEX (Тайвань)
- Линейные направляющие HIWIN/PMI
- Редуктор Shimpo (Япония)
- Электрокомпоненты Schneider/Delixi
- Водяной чиллер
- Электрический шкаф с кондиционером
- Система вытяжки, вентилятор
- Система автоматической смазки
Примеры резки
Основные параметры обрабатываемых металлов для станков с источником 500-12000 Вт
| Мощность источника, Вт | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | |
| Материал | Толщина, мм | Скорость, м/мин | |||||||||
|
Черная |
1 | 7.0-9.0 | 8.0-10 | 15 -26 | 24-30 | 30-40 | 33-43 | 35-44 | 40--50 | 42--52 | 45--55 |
| 2 | 3.0-4.5 | 4.0-6.5 | 4.5- 6.5 | 4.7--6.5 | 4.8-7.5 | 15-25 | 20-28.0 | 26--33 | 28--35 | 28--40 | |
| 3 | 1.8-3.0 | 2.4-3.0 | 2.6 -4.0 | 3.0-4.8 | 3.3-5.0 | 7.0-12 | 13-17 | 15--19 | 16--25 | 18--30 | |
| 4 | 1.3-1.5 | 2.0-2.4 | 2.5 -3.0 | 2.8-3.5 | 3.0-4.2 | 3.0-4.0 | 3.0-4.5 | 3.0-4.5 | 3.5--5.5 | 3.5-- 5.5 | |
| 5 | 0.9-1.1 | 1.5-2.0 | 2.0 -2.5 | 2.2-3.0 | 2.6-3.5 | 2.7--3.6 | 3.0--4.2 | 3.0-- 4.2 | 3.3--4.5 | 3.3-- 4.8 | |
| 6 | 0.6-0.9 | 1.4-1.6 | 1.6 -2.2 | 1.8-2.6 | 2.3-3.2 | 2.5--3.4 | 2.5--3.5 | 2.6-- 3.7 | 3.0--4.2 | 3.0-- 4.2 | |
| 8 | 0.8-1.2 | 1.0 -1.4 | 1.2-1.8 | 1.8-2.6 | 2.0--3.0 | 2.2--3.2 | 2.3-- 3.5 | 2.5--3.5 | 2.5-- 3.5 | ||
| 10 | 0.6-1.0 | 0.8- 1.1 | 1.1-1.3 | 1.2-2.0 | 1.5--2.4 | 1.8--2.5 | 2--2.7 | 2.2--2.7 | 2.2-- 2.7 | ||
| 12 | 0.5-0.8 | 0.7 -1.0 | 0.9-1.2 | 1.0-1.6 | 1.2--1.8 | 1.2--2.0 | 1.5-- 2.1 | 1.2--2.1 | 1.2-- 2.1 | ||
| 14 | 0.5--0.7 | 0.7--0.8 | 0.9--1.4 | 0.9--1.2 | 1.2--1.8 | 1.2--1.9 | 1.7--1.9 | 1.7--1.9 | |||
| 16 | 0.6-0.7 | 0.7--1.0 | 0.8--1.0 | 0.8--1.3 | 0.8--1.5 | 0.9--1.7 | 0.9--1.7 | ||||
| 18 | 0.4--0.6 | 0.6--0.8 | 0.6--0.9 | 0.6--0.9 | 0.65-0.9 | 0.65--0.9 | 0.65-- 0.9 | ||||
| 20 | 0.5--0.8 | 0.5--0.8 | 0.5--0.8 | 0.6-- 0.9 | 0.6-- 0.9 | 0.6-- 0.9 | |||||
| 22 | 0.4--0.8 | 0.4--0.8 | 0.5-- 0.8 | 0.5-- 0.8 | 0.5-- 0.8 | ||||||
| 25 | 0.3--0.5 | 0.3--0.7 | 0.3--0.7 | 0.3--0.7 | |||||||
| 30 | 0.2-0.7 | 0.3-0.8 | 0.3-0.9 | ||||||||
| 35 | 0.2-0.4 | 0.3-0.5 | |||||||||
| 40 | 0.2-0.4 | ||||||||||
| 45 | 0.2-0.3 | ||||||||||
| 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | ||
|
Нержавейка |
1 | 8.0--13 | 18--25 | 20--27 | 24--30 | 30--35 | 32--45 | 42--52 | 50--65 | 60--75 | 70--85 |
| 2 | 2.4--5.0 | 5--7.5 | 8.0--12 | 9.0--15 | 13--21 | 16--28 | 20--33 | 30--40 | 40--55 | 50--66 | |
| 3 | 0.6--0.8 | 1.8--2.5 | 3.0--5.0 | 4.0--6.5 | 6.0--10 | 7.0--15 | 15--22 | 18--27 | 27--38 | 33--45 | |
| 4 | 1.2--1.3 | 1.5-- 2.4 | 3.0--4.5 | 4.0--6.0 | 5.0--8.0 | 10--15 | 12--16 | 18--25 | 22--32 | ||
| 5 | 0.6--0.7 | 0.7-- 1.3 | 1.8-2.5 | 3.0--5.0 | 3.5--5.0 | 8.0--12 | 10--15 | 15--22 | 18--25 | ||
| 6 | 0.7--1.0 | 1.2-2.0 | 2.0--4.0 | 2.5--4.5 | 4.8--8.0 | 6.0-10.0 | 12--15 | 15--21 | |||
| 8 | 0.7-1.0 | 1.5--2.0 | 1.2--2.0 | 3.0--4.0 | 3.5-5.0 | 8.0--12.0 | 10--16 | ||||
| 10 | 0.6--0.8 | 0.8--1.2 | 1.6--2.5 | 2.0-2.7 | 6.0--8.0 | 8.0--12 | |||||
| 12 | 0.4--0.6 | 0.5--0.8 | 0.8--1.5 | 1.2-2.0 | 3.0--5.0 | 6.0-- 8.0 | |||||
| 14 | 0.4--0.6 | 0.6--0.8 | 1.2-1.8 | 1.8--3.0 | 3.0-- 5.0 | ||||||
| 20 | 0.3--0.5 | 0.4-0.7 | 1.2--1.8 | 1.8-- 3.0 | |||||||
| 25 | 0.2--0.4 | 0.3-0.5 | 0.6--0.7 | 1.2-- 1.8 | |||||||
| 30 | 0.2-0.4 | 0.5--0.6 | 0.6-- 0.7 | ||||||||
| 40 | 0.4--0.5 | 0.5-- 0.6 | |||||||||
| 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | ||
|
Алюминий |
1 | 4.0-- 5.5 | 6.0--10 | 10--20 | 15--25 | 25--38 | 35--45 | 42--55 | 48--65 | 60--75 | 70--85 |
| 2 | 0.7--1.2 | 2.8--3.6 | 5.0--7.0 | 7--10 | 10--18 | 13--24 | 20--40 | 25--48 | 33--45 | 38--50 | |
| 3 | 0.7--1.5 | 2.0-- 4.0 | 4.0--6.0 | 6.5--8.0 | 7.0--13 | 15--25 | 20--33 | 25--35 | 30--40 | ||
| 4 | 1.0-- 1.5 | 2.0--3.0 | 3.5--5.0 | 4.0--5.5 | 9.5--12 | 13--18 | 21--30 | 25--38 | |||
| 5 | 0.7-- 1.0 | 1.2--1.8 | 2.5--3.5 | 3.0--4.5 | 5.0--8.0 | 9.0--12 | 13--20 | 15--25 | |||
| 6 | 0.7--1.0 | 1.5--2.5 | 2.0--3.5 | 3.8--5.0 | 4.5-8.0 | 9.0--12 | 13--18 | ||||
| 8 | 0.6--0.8 | 0.7--1.0 | 0.9--1.6 | 2.0--2.5 | 4.0-5.5 | 4.5--8.0 | 9.0--12 | ||||
| 10 | 0.4--0.7 | 0.6--1.2 | 1.0--1.5 | 2.2-3.0 | 4.0--6.0 | 4.5-8.0 | |||||
| 12 | 0.3- 0.45 | 0.4--0.6 | 0.8--1.0 | 1.5-1.8 | 2.2--3.0 | 4.0-6.0 | |||||
| 16 | 0.3--0.4 | 0.5--0.8 | 1.0-1.6 | 1.5--2.0 | 2.2-3.0 | ||||||
| 20 | 0.5--0.7 | 0.7-1.0 | 1.0--1.6 | 1.5-2.0 | |||||||
| 25 | 0.3--0.5 | 0.4-0.7 | 0.7--1.0 | 1.0-1.6 | |||||||
| 30 | 0.3-0.6 | 0.5--0.7 | 0.7-1.0 | ||||||||
| 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | ||
|
Латунь |
1 | 4.0-- 5.5 | 6.0--10 | 8.0--13 | 10--16 | 20--35 | 25--35 | 35--45 | 40--55 | 65--75 | 75--85 |
| 2 | 0.5--0.9 | 2.8--3.6 | 3.0--4.5 | 4.5--7.5 | 6.0--10 | 8.0--12 | 20--30 | 28--40 | 33--45 | 38--50 | |
| 3 | 0.5--1.0 | 1.5-- 2.5 | 2.5--4.0 | 4.0--6.0 | 5.0--8.0 | 12--18 | 20--30 | 25--40 | 30--50 | ||
| 4 | 1.0-- 1.6 | 1.5--2.0 | 3.0-5.0 | 3.2--5.5 | 5.0--8.0 | 10--15 | 15--24 | 25--33 | |||
| 5 | 0.5-- 0.7 | 0.9--1.2 | 1.5--2.0 | 2.0--3.0 | 4.5--6.0 | 6.0-9.0 | 9.0--15 | 15--24 | |||
| 6 | 0.4--0.7 | 1.0--1.8 | 1.4--2.0 | 3.0--4.5 | 4.5-6.5 | 7.0--9.0 | 9.0--15 | ||||
| 8 | 0.5--0.7 | 0.7--1.2 | 1.6--2.2 | 2.4-4.0 | 4.5--6.5 | 7.0-9.0 | |||||
| 10 | 0.2--0.5 | 0.8--1.2 | 1.5-2.2 | 2.4--4.0 | 4.5-6.5 | ||||||
| 12 | 0.2--0.4 | 0.8-1.2 | 1.5--2.2 | 2.4-4.0 | |||||||
| 14 | 0.4-0.6 | 0.6--0.8 | 0.8-1.5 | ||||||||
Характеристики
| Информация о бренде | |
| Страна производства станка | Китай |
| Общие характеристики | |
| Размер рабочего стола, мм | 3000×1500 |
| Мощность лазера, W | 1000/1500/2000/3000/4000 |
| Скорость позиционирования | 120 м/мин |
| Ход по осям X/Y/Z | 1500/3000/290 мм |
| Максимальное ускорение | 1.5 G |
| Ширина направляющей, X ось | 25 мм |
| Ширина направляющей, Y ось | 35 мм |
| Допустимые графические форматы | Dxf, ai, plt |
| Параметры точности | |
| Точность позиционирования по всем осям, мм | ±0.03 мм |
| Повторяемость по координатам, мм/1000 мм | ±0.02 |
| Подключение станка | |
| Подключение к сети, В | 380 |
| Габариты, вес | |
| Габариты (ДхШхВ), мм | 4854x2978x2290 |
| Вес, кг | 7000 |
